空气质量检测系统方案

 项目概述

　　据统计，每年因室内空气污染引起的死亡人数已达11.1万人，每天大约是304人。可见室内空气检测的必要性，仅靠闻气味辨别是否有室内污染不科学，也不准确。在有毒有害气体中，有的是有味的，如苯：芳香味，甲醛：刺鼻性气味，氨：尿骚味。但也有无色无味的，如：TVOC、氡等。但各种化学物质混合在一起呈现的复杂的气味是很难辨别的。因此凭气味来判断有没有污染或是什么污染是不准确的，也就是说：有污染的不一定能闻到气味，闻到气味不一定有污染。室内空气中苯、甲醛等有害气体，即使是轻微超标，都会造成严重的疾病。人一生中约70%的时间是在室内度过的，人均日吸入空气12立方米，而城市居民每天约70%—90%的时间在各种室内环境中度过。可以想象，室内空气检测对人的健康有多么的重要。美国环境保护局的一项科研成果表明，室内空气的污染程度一般要比室外严重2—5倍，在特殊情况下可达到100倍。美国国家科学院估计美国每年因室内空气污染造成的医疗费用约150亿至1000亿美元。室内空气污染已被归结为危害公共健康的5类环境因素之一。因此，搭建一套实时室内空气质量检测系统是必要的。

　　参考标准

　　本平台遵循以下标准开发：

　　GB/15432《环境空气总悬浮颗粒的测定》

　　HJT212《污染物在线监测系统数据传输标准》

　　HJ479《环境空气氮化物的测定》

　　HJ482《环境空气二氧化硫的测定》

　　HJ618《环境空气PM10和PM2.5的测定》

　　HJ/T193《环境空气质量自动监测技术规范》

　　2.3应用场合

　　智能化楼宇环境监控系统的主要应用场合：

　　(一)大型商场、超市;

　　(二)学校、养老院、福利院;

　　(三)车站、医院、宾馆等领域;

　　(四)劳动力密集型企业;

　　(五)大型仓库;

　　2.4系统架构

　　室内空气质量检测系统采用分层分布式结构进行设计，即现场设备层、网络通讯层和站控管理层，详细拓扑结构如下：

　　现场可通过互联网和平台通讯，没有互联网接入的场景可采用GPRS/NB-IOT通讯。

　　现场安装的设备采集温度、湿度、气压、VOC、CO2、O2、甲醛或一氧化碳等其他多项参数，超出标准值或者设定值时，通过工作站或者手机APP推送报警信号。

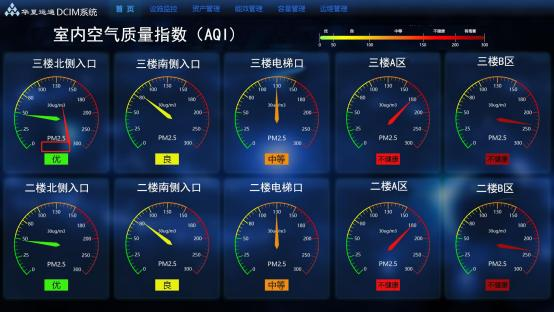

　　系统页面：

　　2.5系统功能介绍

　　2.5.1数据传输

　　本系统内各监测节点，可通过局域网、WIFI、3G等网络进行数据传输。

　　2.5.2显示和发布

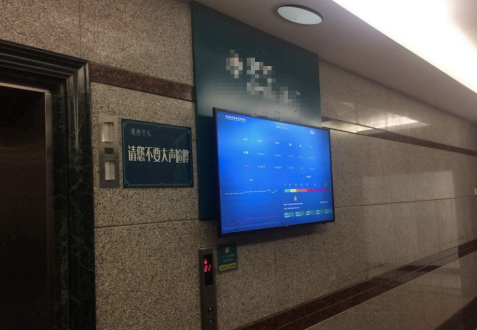

　　室内多媒体一体机显示：

　　2.5.3在线监测和远程监控

　　可以在线查看、查询、获取和中模拟设备和开关的最新数据、状况。并可以实现实时监测。中心控制室可以实时显示各项空气质量参数数据，能够对监测现场设备进行远程启动、设定工作时间、调整工作周期等远程操作，并将分析结果和设备运行日志记录于监测管理中

　　心数据中。

　　2.5.4告警方式

　　本系统支持语音、电话、邮件、短信、声光等多种告警方式。

　　2.5.5查询统计

　　提供多种条件查询方式和查询结果分类、分项排序、统计最大值、最小值、平均值、汇总值等分析处理功能。提供统计各类监测数据功能并提供查询结果打印。

　　2.5.6分析报表

　　对于监测统计数据按指定的时间段进行列表和图形方式分析，列表分析以表格的方式给出，图形方式通过曲线、柱状和饼状图形直观显示。可统计：实时监测数据日报表、历史监测数据报表、超标汇总表、数据汇总表、数据历史查询报表。

　　2.6设备选型及介绍

　　2.6.1现场设备选型

　　主机：SE系列环境监控报警系统是北京华夏运通科技有限公司自主开发的一款高性能环境监控平台，本产品具备丰富的端口资源以及数据接口，可支持多种协议多种检测器数据接入，全面覆盖监测各种环境参数。

　　本产品具有短信、电话等多种报警功能，并提供完善的报警处理机制，保证用户能及时知悉环境危机状况。SE5116主机内建的WEB服务器使得系统配置、数据浏览等操作变得极其简单：只需要打开IE浏览器登陆主机即可，而无需安装任何软件和数据库。

　　前面板

　　由GSM天线、SIM卡槽、LCD屏组成。

　　后面板

　　由双电源接口、2个网络通讯口、8个COM串口、8个开关量/模拟量接口、3个联动控制口、声光告警输出口、电话线接口组成。
