智能一体化机房
数据中心基础设施可视化管理平台主要功能模块包括有以下几个方面:
数据中心资产可视化管理：以整合用户已有诸如设备台账信息实现在三维场景中直观展示当前数据中心各层级资产信息，诸如空调、UPS、配电柜、机柜、设备、端口等信息展示;实现对数据中心资产的高度可视化、精细化管理。
数据中心容量管理：支持在三维场景中针对数据中心的数据中心各类容量资源(诸如空间、承重、用电和信息接入点)的精确统计和分析，快速判断当前数据中心的资源使用状况，高效进行数据中心资源分配，合理规划数据中心各类资源。
数据中心配线管理：以用户当前设备配线信息为基础数据，用三维虚拟现实为主要技术手段，实现对数据中心配线的三维立体化管理。实现对机房内各个设备的配线信息点资源可视化管理;同时可以内嵌的“智能配线”功能帮助用户直截了当的进行机房内线缆走向的规划。跳线长度计算功能可以有效帮助实际运维人员在跳线操作时的高度可操作性和可指导性。
数据中心能耗管理：通过在三维平台中整合相关能耗监控系统的数据，比如微环境监控、电力使用监控等系统，利用三维可视化技术实时展现数据中心相关能耗使用情况(包括能耗分布趋势分析、PUE的趋势分析)，帮助数据中心管理者实时发现数据中心的能耗使用情况，快速做出相关决策。
数据中心运维管理：系统内嵌了设备上下架流程管理、任务指派和确认的功能，方便数据中心不同用户间的分工协作;同时针对配线操作，也增加了结果导入、指派和确认的操作入口，方便用户根据指南进行操作和快速确认的功能。
数据中心三维一体化监控平台：最后，基于三维可视化技术，通过对接数据中心已有各类监控系统(动环监控、IT监控)，实现在一个立体化平台上直观展示所有当前数据中心各类资产的运行状态。为数据中心三维一体化监控平台建设打下坚实的基础。
产品概述
1.1数据中心管理现状
数据中心作为信息化工作的重要载体，其安全可靠的运行对于信息化工作的开展具有非常重要的价值。目前针对数据中心的运维保障工作中，普遍都有了传统的动环监控、IT资源监控系统等设施，这些系统的存在对于数据中心正常可靠的运行具有重要的意义。
可以看到的是，随着云计算应用的不断推广，数据中心的规模将不断扩大，针对数据中心运维管理工作的要求也将不断增加，其复杂度和难度也将相应增加。数据中心的运维工作大体分为自运维和代维两种模式，如何高效自运维和高效管理代维团队成为数据中心管理者面临的一个切实问题。
从当前数据中心的运维现状和常见产生问题来看，依赖自动化手段还是不能保证数据中心的高度可靠，有效发挥人的主观能动性，发挥人在实际运维工作中的主动性对于保证数据中心可靠运行显得越来越重要。人是一个需要进行有效管理的对象，如何采用信息化手段方便人员的运维工作和管理人员的运维工作自然也成为数据中心管理者一个必须面临的课题。
数据中心基础设施可视化管理平台的设计理念就是从数据中心线上线下一体化运维的思路出发，通过三维可视化的手段切实有效实现数据中心基础设施线上线下一体化管理，实现通过线上高效指导线下运维工作，同时实现线下运维工作的线上快速更新，有效搭建数据中心线下运维和线上操作的沟通平台，将数据中心的基础设施运维工作高度信息化，切实有效保障数据中心技术设施的高效可靠的运行。
1.2新一代数据中心管理需求
随着数据中心建设规模的不断扩大，重要性不断提高，已有的数据中心管理手段将不能完全满足数据中心管理者的需求。传统的动环监控手段能够解决的是数据中心宏观环境的基本运行状态，传统的IT监控手段能够解决的是各类IT资源的运行状况。除了这些基本的自动化监控手段之外，如何采用有效的信息化手段实现对人员工作的效率提升和高效管理是一个重要课题，如下几个就是普遍涉及的运维人员的日常工作内容：
1)日常设备上下架如何高效进行？如何有效的不用进出机房就能实现对机房设备上下架的指导和维护？如何实现运维人员进入机房就能够知道如何操作，而不用必须在机房内进行实际的现场观摩才能知道怎么操作。
2)设备数量越来越多，各类设备之间的配线关系如何有效管理？
3)各类监控系统越来越多，如何直观有效的将设备运行状态信息进行有效跟踪和展示？
4)绿色机房的建设目标如何真正落地？如何真正有效的掌控数据中心的能耗运行状态？
5)数据中心基础设施运维技术如何进行不同运维人员之间的高效传递和共享？如何方便新的运维人员快速了解数据中心的布局和运维方式方法？
6)如何有效搭建数据中心管理层与运维层之间的高效沟通和交流平台？
1.3数据中心基础设施可视化管理平台建设思路
数据中心基础设施可视化管理平台的建设思路是将3D可视化技术和机房运维管理进行有效结合。充分利用3D技术在空间展示、设备建模、空间计算和能耗管理等方面的优势，同时通过结合用户现有运维手段和流程实现一个完整的、立体化新一代数据中心综合管理平台，实现数据中心线上线下运维工作的高度统一。通过有效利用3D技术，可以在利用已有数据中心的监控运维手段的同时，实现对如下数据中心运维管理不足的弥补，主要体现在：
1)设备资产建模的高度精细化；
2)配线管理工作的直观化、规范化和3D化；
3)数据中心空间和能耗管理的直观化和高效化；
4)设备上下架流程的规范化和线上指导快速化；
5)打造了一个统一立体化的数据中心线上线下高效统一的运检平台。
2数据中心基础设施可视化管理平台功能模块概述
数据中心基础设施可视化管理平台主要功能模块包括有以下几个方面:
数据中心资产可视化管理：以整合用户已有诸如设备台账信息实现在三维场景中直观展示当前数据中心各层级资产信息，诸如空调、UPS、配电柜、机柜、设备、端口等信息展示；实现对数据中心资产的高度可视化、精细化管理。
数据中心容量管理：支持在三维场景中针对数据中心的数据中心各类容量资源（诸如空间、承重、用电和信息接入点）的精确统计和分析，快速判断当前数据中心的资源使用状况，高效进行数据中心资源分配，合理规划数据中心各类资源。
数据中心配线管理：以用户当前设备配线信息为基础数据，用三维虚拟现实为主要技术手段，实现对数据中心配线的三维立体化管理。实现对机房内各个设备的配线信息点资源可视化管理；同时可以内嵌的“智能配线”功能帮助用户直截了当的进行机房内线缆走向的规划。跳线长度计算功能可以有效帮助实际运维人员在跳线操作时的高度可操作性和可指导性。
数据中心能耗管理：通过在三维平台中整合相关能耗监控系统的数据，比如微环境监控、电力使用监控等系统，利用三维可视化技术实时展现数据中心相关能耗使用情况（包括能耗分布趋势分析、PUE的趋势分析），帮助数据中心管理者实时发现数据中心的能耗使用情况，快速做出相关决策。
数据中心运维管理：系统内嵌了设备上下架流程管理、任务指派和确认的功能，方便数据中心不同用户间的分工协作；同时针对配线操作，也增加了结果导入、指派和确认的操作入口，方便用户根据指南进行操作和快速确认的功能。
数据中心三维一体化监控平台：最后，基于三维可视化技术，通过对接数据中心已有各类监控系统（动环监控、IT监控），实现在一个立体化平台上直观展示所有当前数据中心各类资产的运行状态。为数据中心三维一体化监控平台建设打下坚实的基础。
2.1数据中心环境可视化

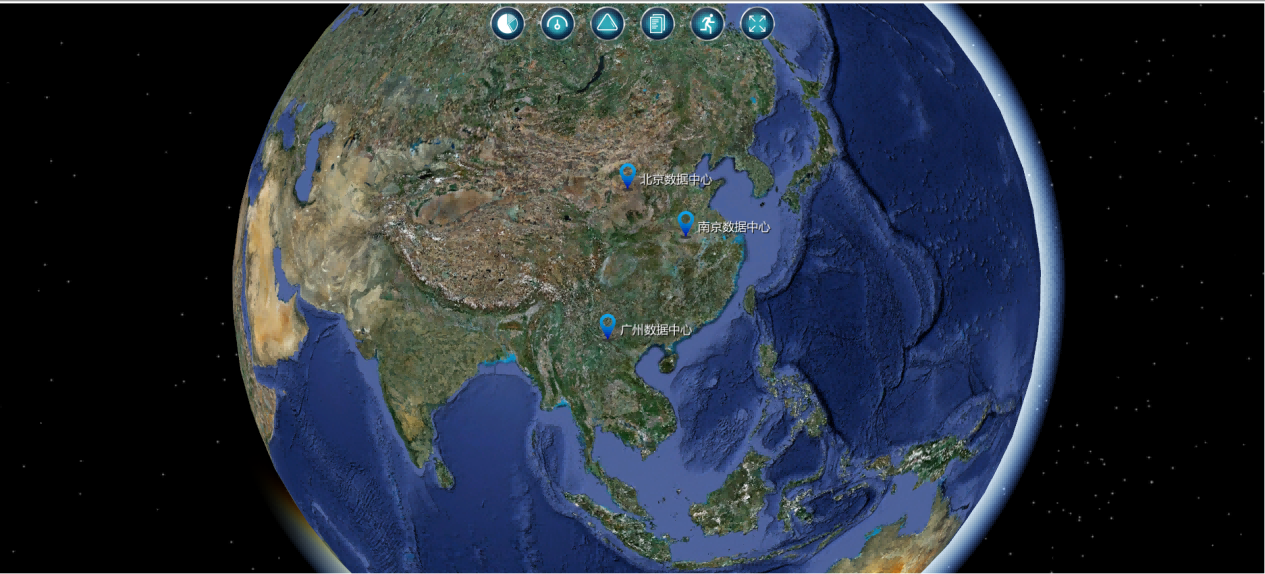

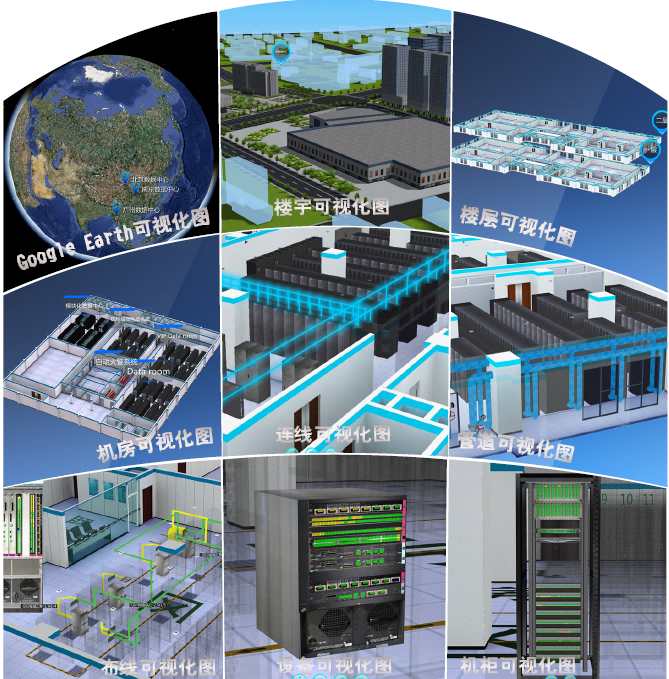

三维系统中的环境展示功能是用于直观展现数据中心的地理位置（包括数据中心园区周边商场、加油站、变电站等设施物理布局）、园区环境、楼宇内机房布局、机房内的机柜信息展现几个层面。我司系统允许用户从最外层的googleearth导航式模式进行三维场景的逐级浏览，同时允许用户在三维场景中自行编辑针对每个环境中的对象的展示要素和内容。
下文分别就不同层次的展示内容进行描述。
2.1.1数据中心园区周边设施展现
数据中心园区周边设施展现支持展现数据中心园区周边商场、加油站、变电站等设施物理布局，以及相关物理设施距离数据中心园区的距离，如下图所示。

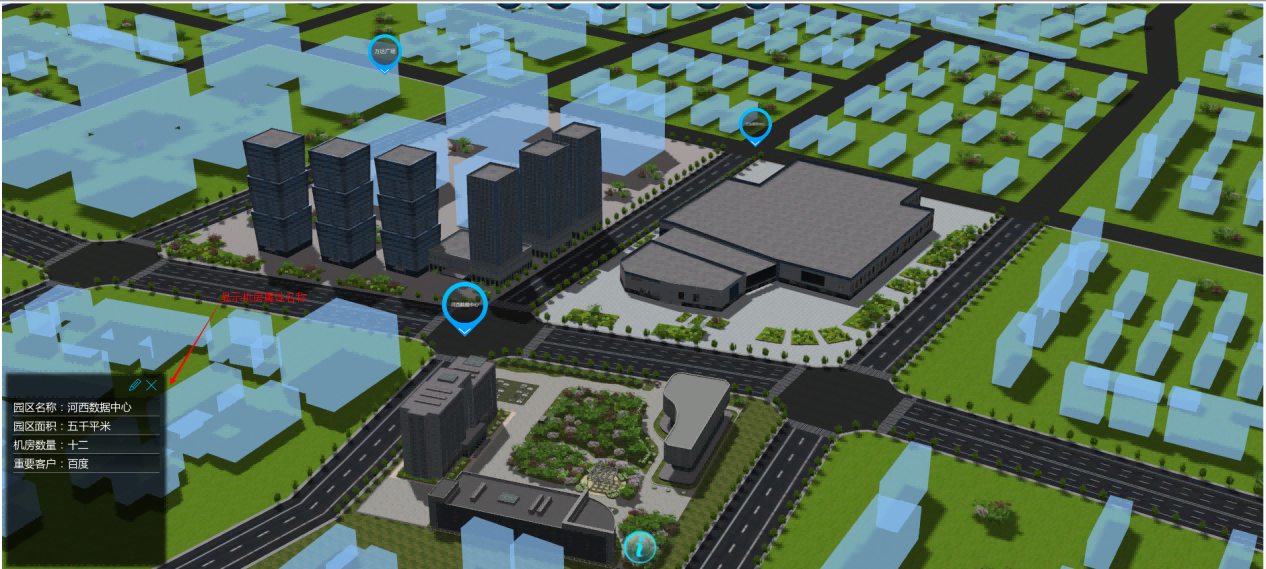

数据中心园区展示

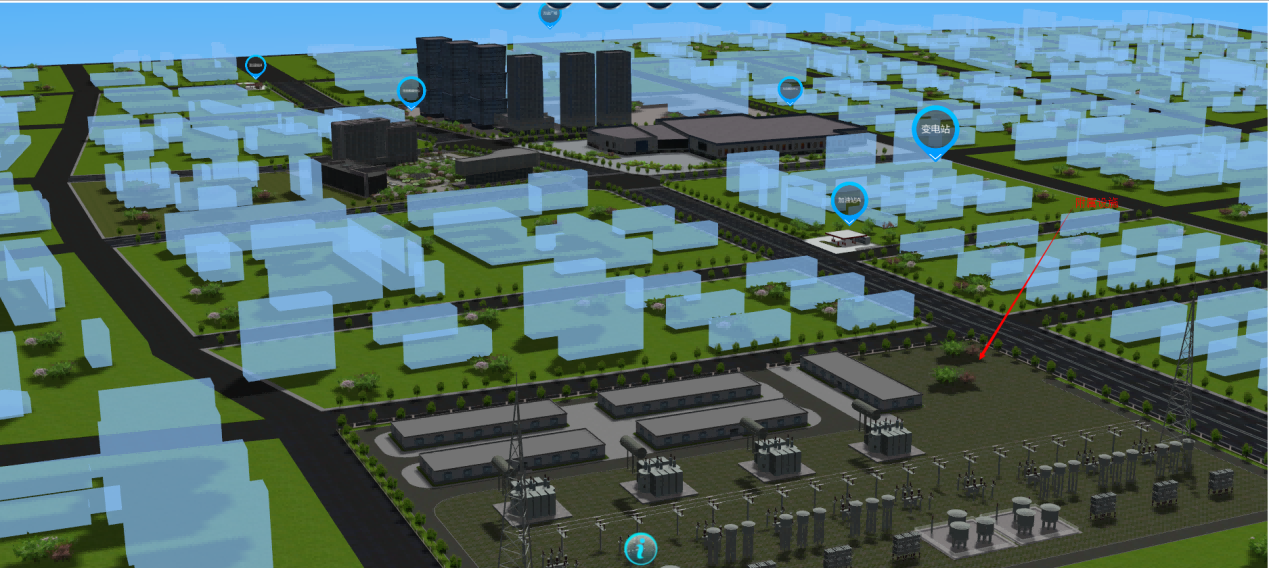

变电站、加油站等附属设施展示

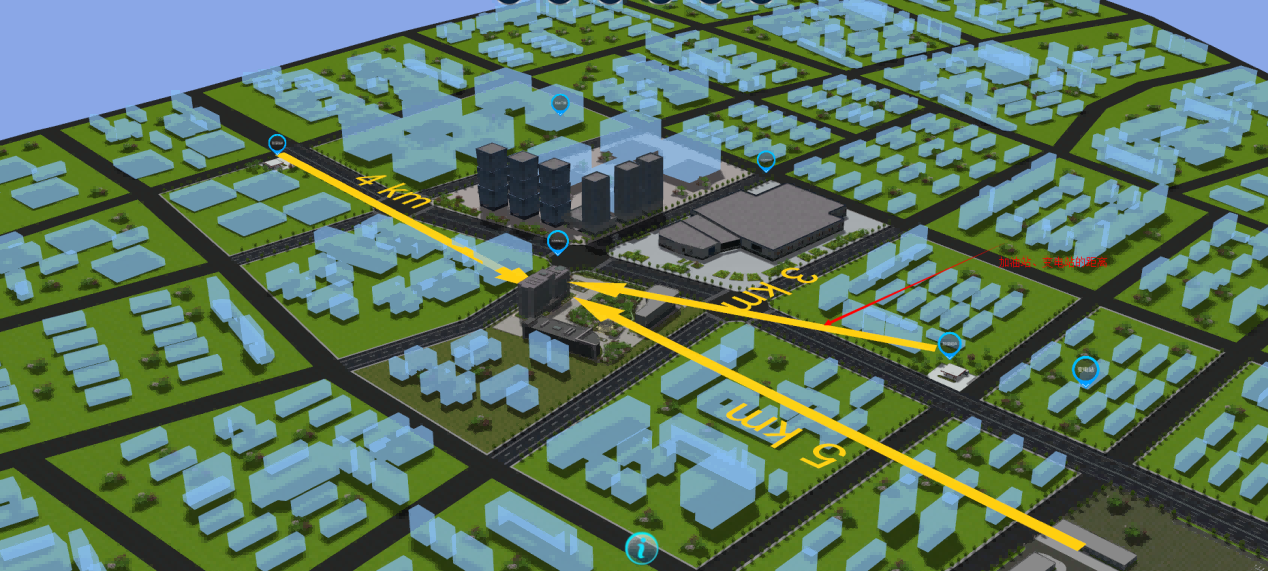

附属设施的距离展现
2.1.2数据中心楼宇建筑设施展现
数据中心楼层楼宇建筑设施展现方便用户直观浏览数据中心园区的楼宇建筑的布局情况，同时支持用户在三维场景中自行编辑改楼宇所包含的展现信息，如下图所示。
允许用户在三维场景中直观展示园区的相关属性描述
2.1.3数据中心机房设施展现
数据中心机房设施展现支持数据中心楼宇中的分层展现，方便用户直观浏览数据中心楼层中的机房、动力环境房间的布局展现。同时支持用户自行编辑楼层所需要展现的信息内容，包括机房数量、机柜数量、等级等内容，如下图所示。

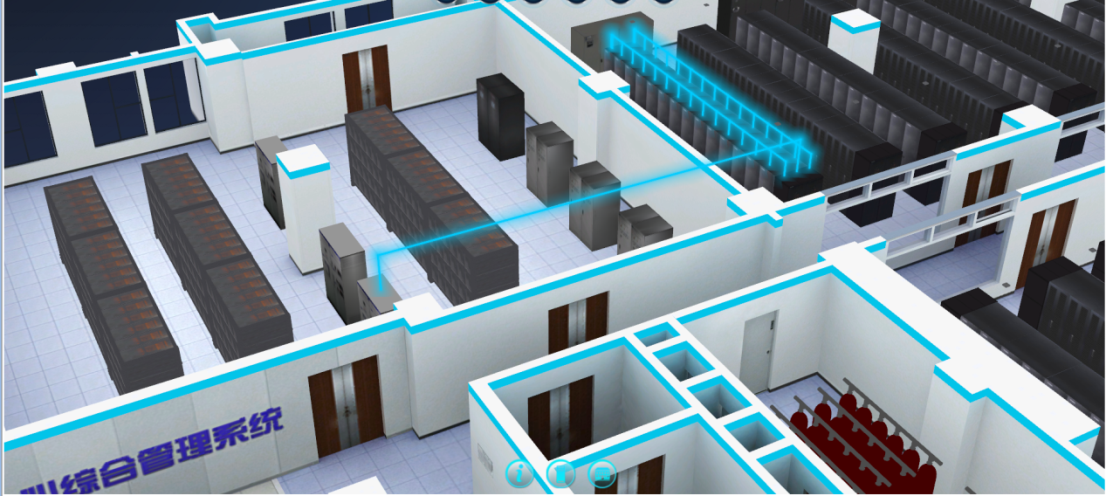

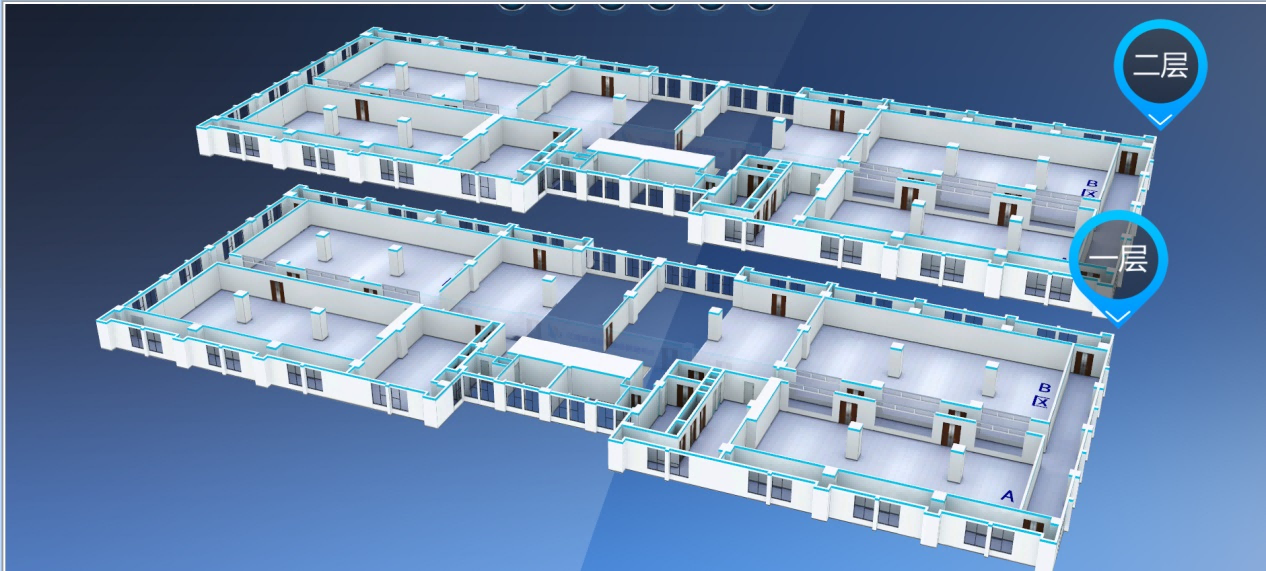

进入楼宇后的多机房楼层展现

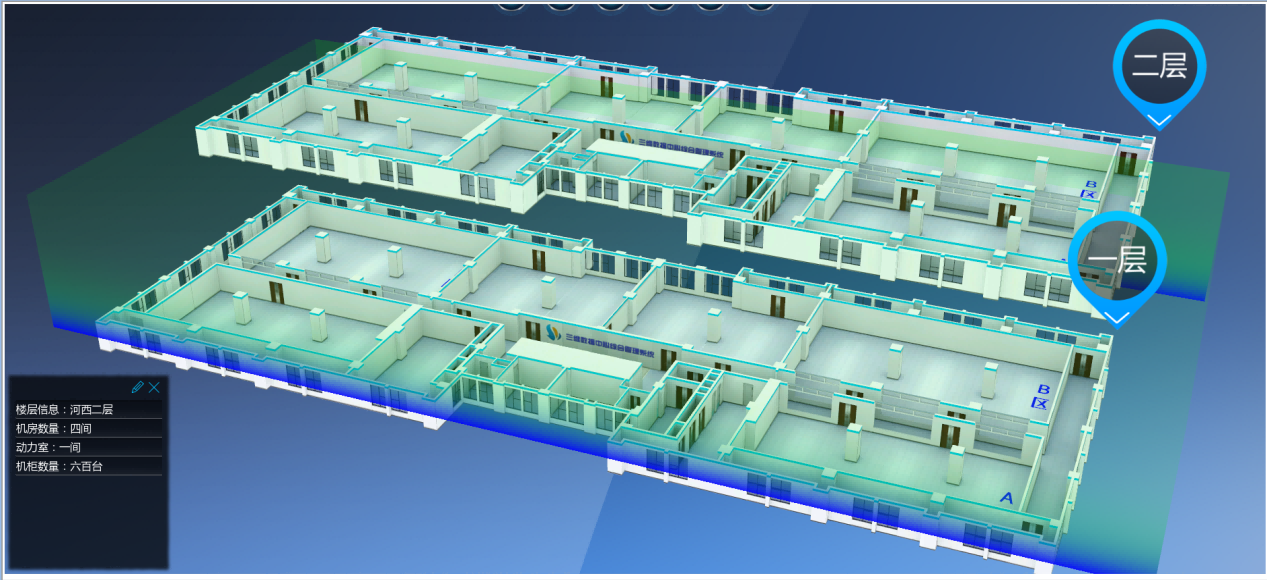

楼层信息描述展示

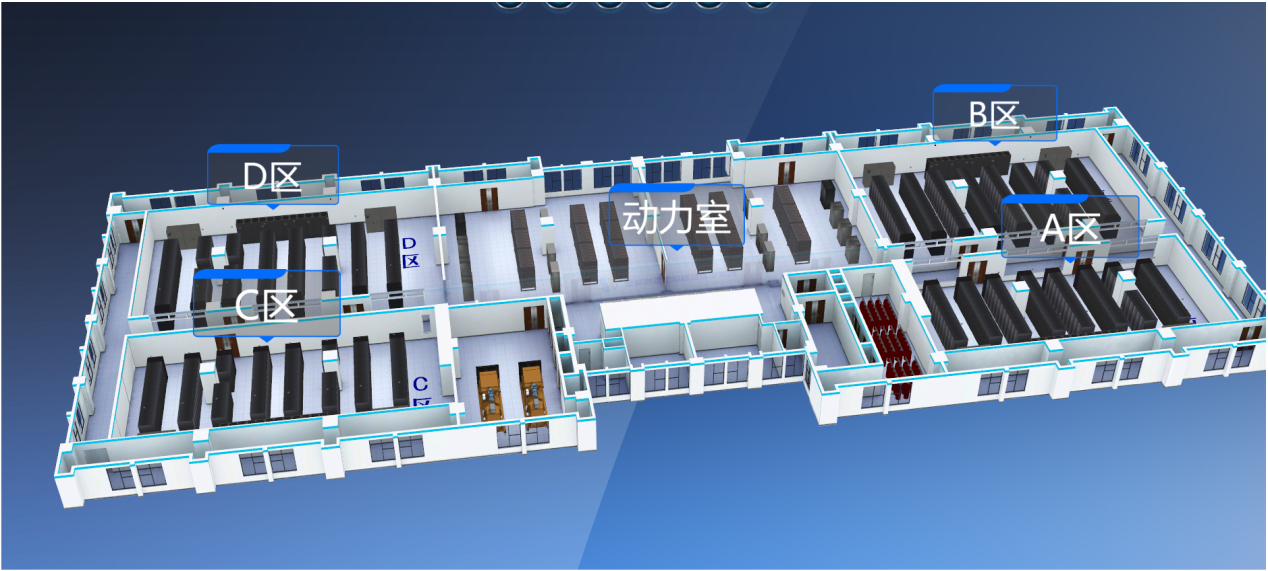

进入楼层后的机房和动力室展现
2.1.4数据中心机柜设施信息展现
数据中心机柜设施信息展现支持机房内机柜状态，包括“未启用”、“空闲”、“启
用”和“预占”四种状态，同时可以显示机房的等级等描述信息，亦可以支持机房的机柜空间使用分布状态，如下图所示。
进入某个机房后的三维场景

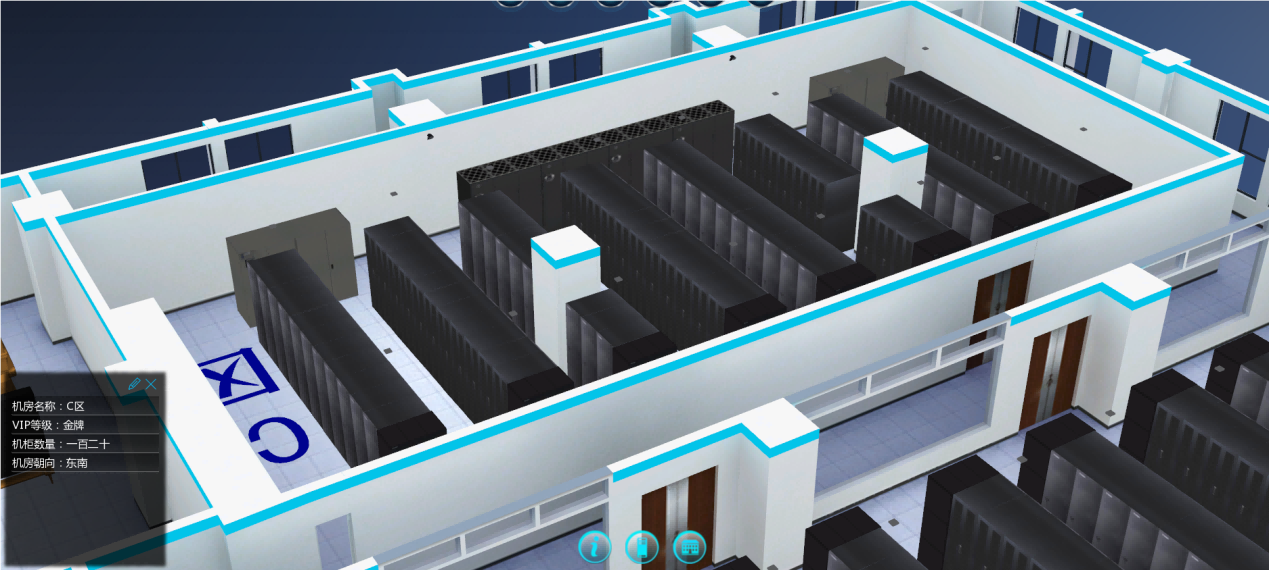

直观显示某个机房的相关属性

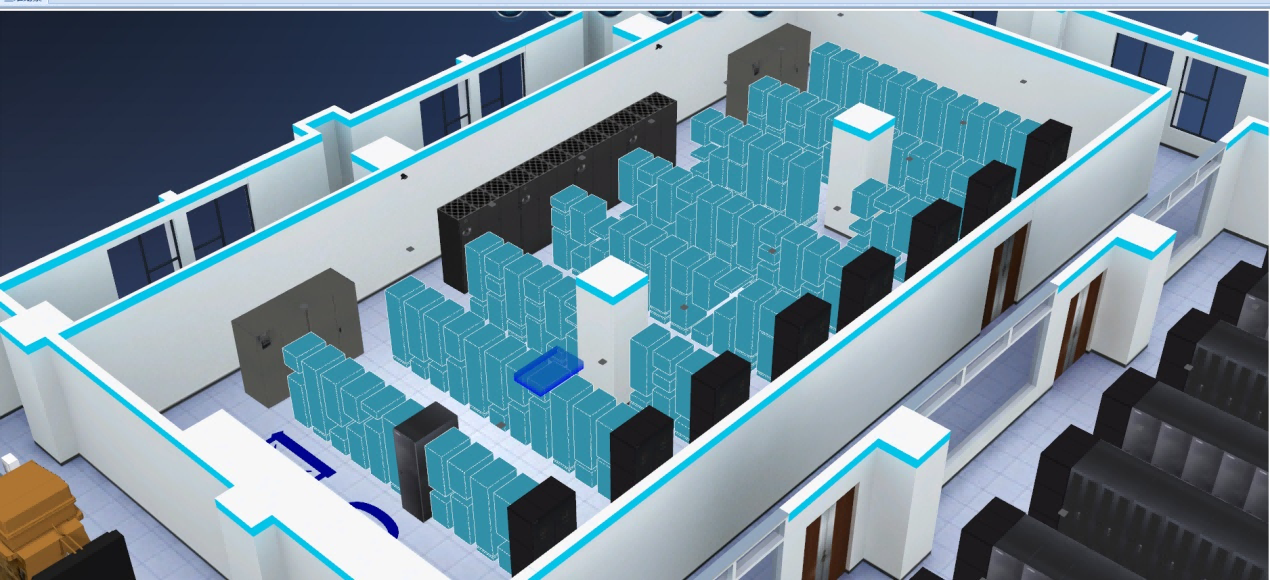

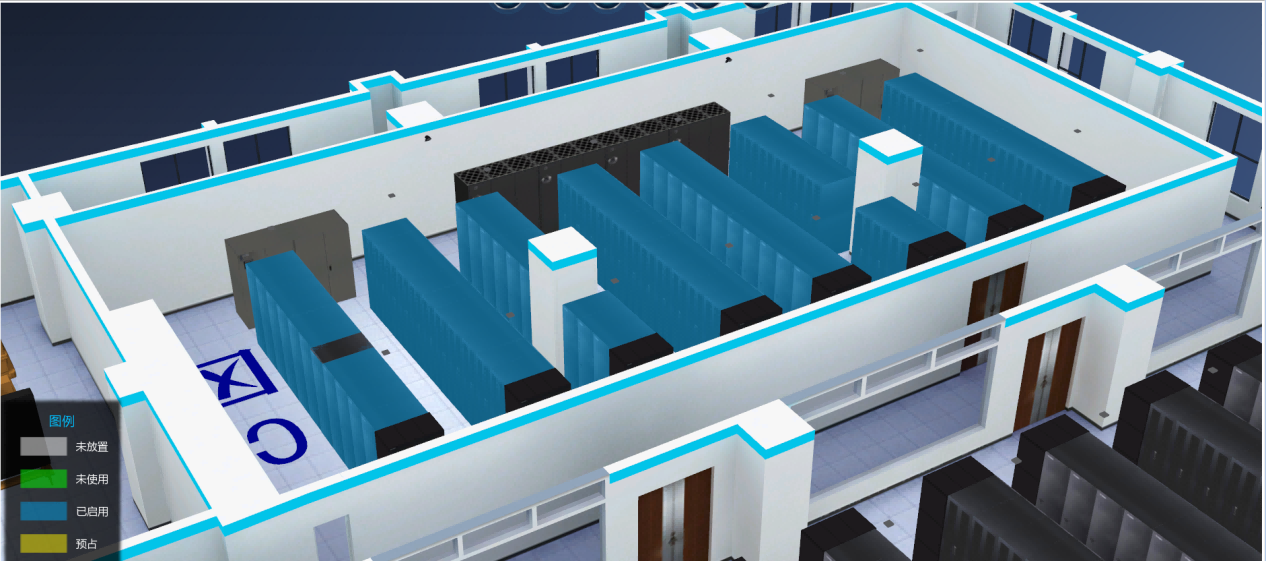

直观展示某个机房内的所有机柜不同状态
直观展示某个机房内的空间使用情况
2.2数据中心资产可视化管理
资产可视化管理功能是实现三维机房管理的核心基础，系统通过与用户现有的资产台账数据的结合实现三维立体化资产管理新模式，有效补充现有CMDB管理的功能盲区，实现对资产的精细化、可视化管理。
2.2.1IT类资产三维浏览

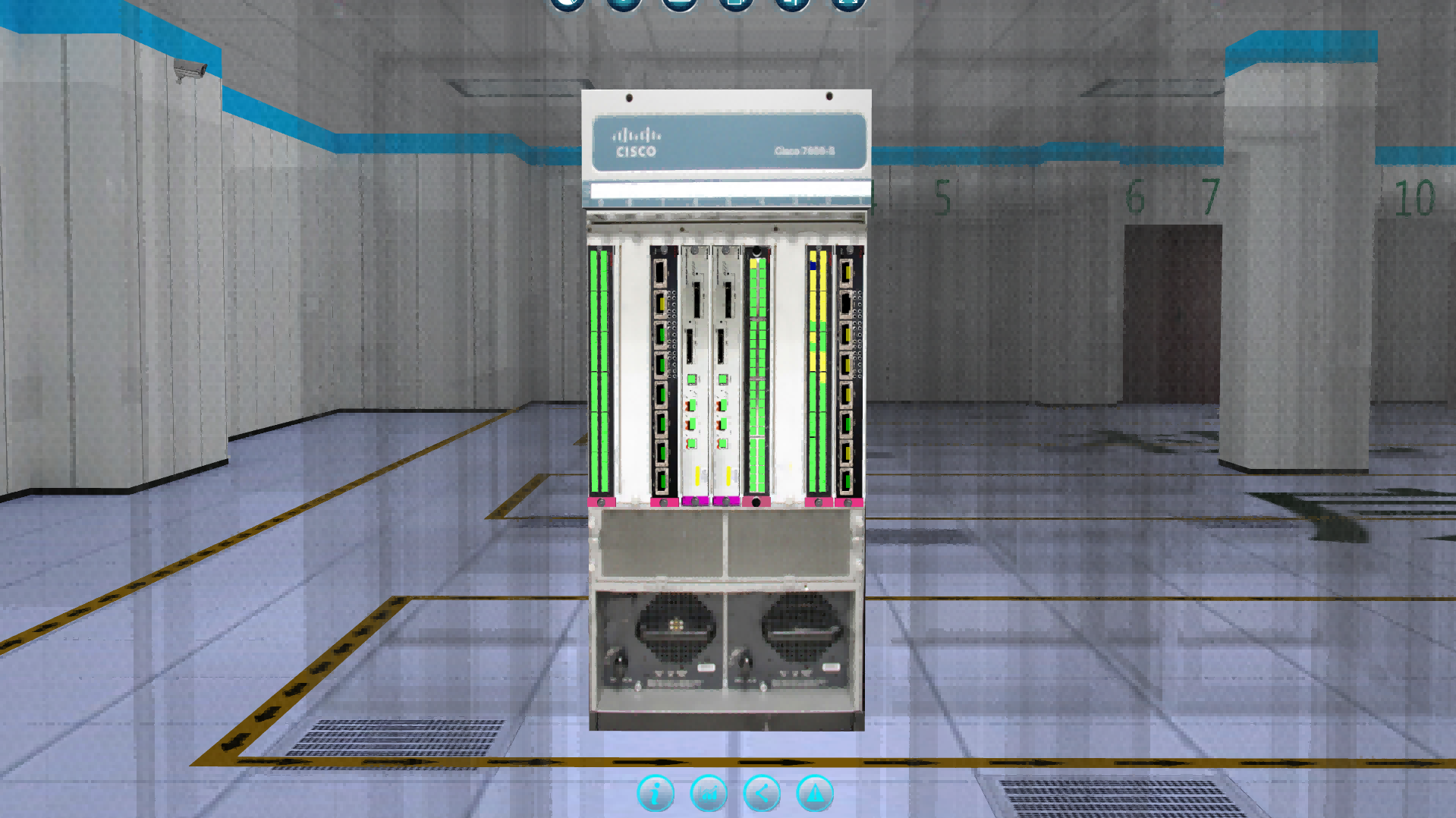

系统提供三维窗口内浏览和点击查询功能。用户可在三维界面中实现针对数据中心机房、机柜组、机柜和IT设备分级浏览，并可以直接在三维场景中点击相关对象，获得相应信息。
2.2.2IT类资产维护功能

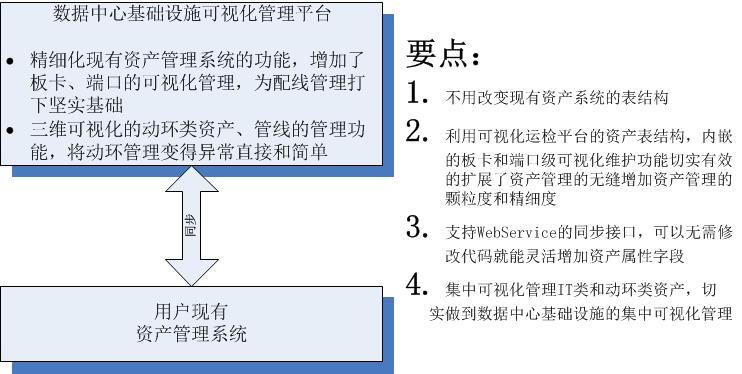

系统提供功能完备的资产属性维护功能。首先系统提供基于WebService接口的资产同步功能接口，方便用户从现有资产管理系统中快速获取资产信息，运检平台支持在系统内灵活进行不同类型资产的属性字段的灵活增加和删除，无需进行代码级的修改。
可视化管理平台针对现有资产管理系统最大的补充就是完善了一般资产管理系统中缺失的针对板卡和端口的管理功能，让资产管理系统变得更可用，数据更准确。
用户可以在系统中实现对资产任意属性的修改、资产在机柜中的位置修改、设备资产的增加和删除功能、设备相关的板卡和端口和资产查询操作功能。这些所有的相关都会在三维场景中得到实时的更新和展现，极大的方便用户对资产的管理和维护。

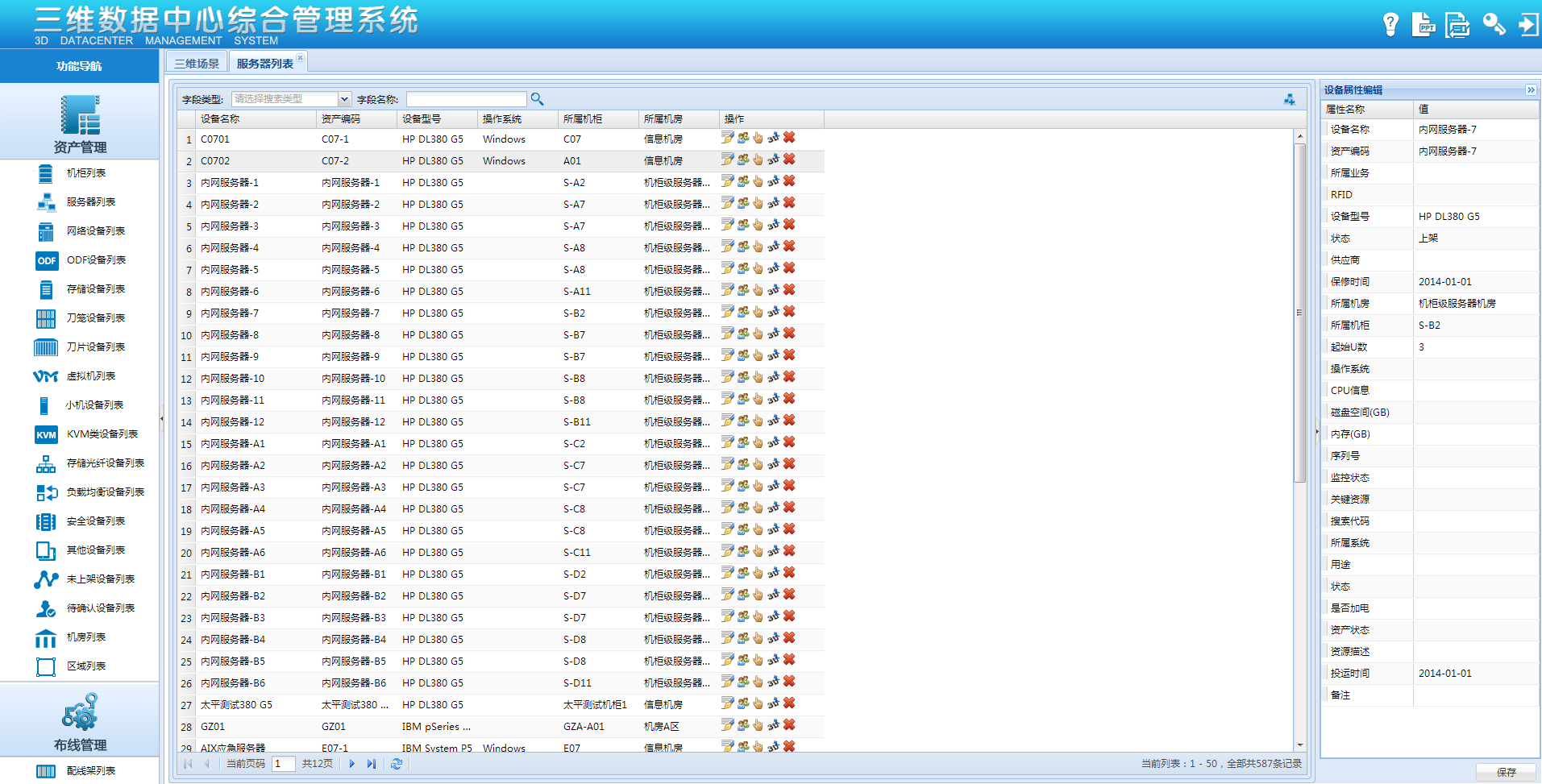

列表式的按类别资产管理

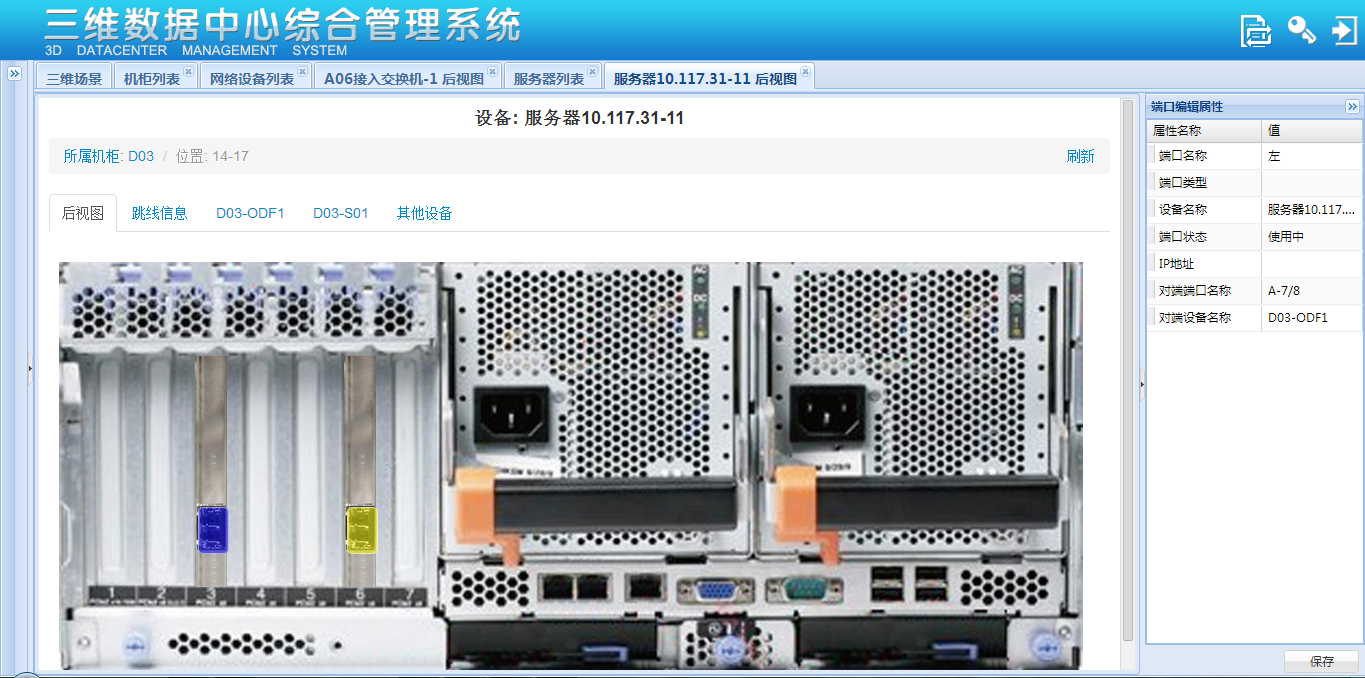

基于设备面板的可视化端口操作

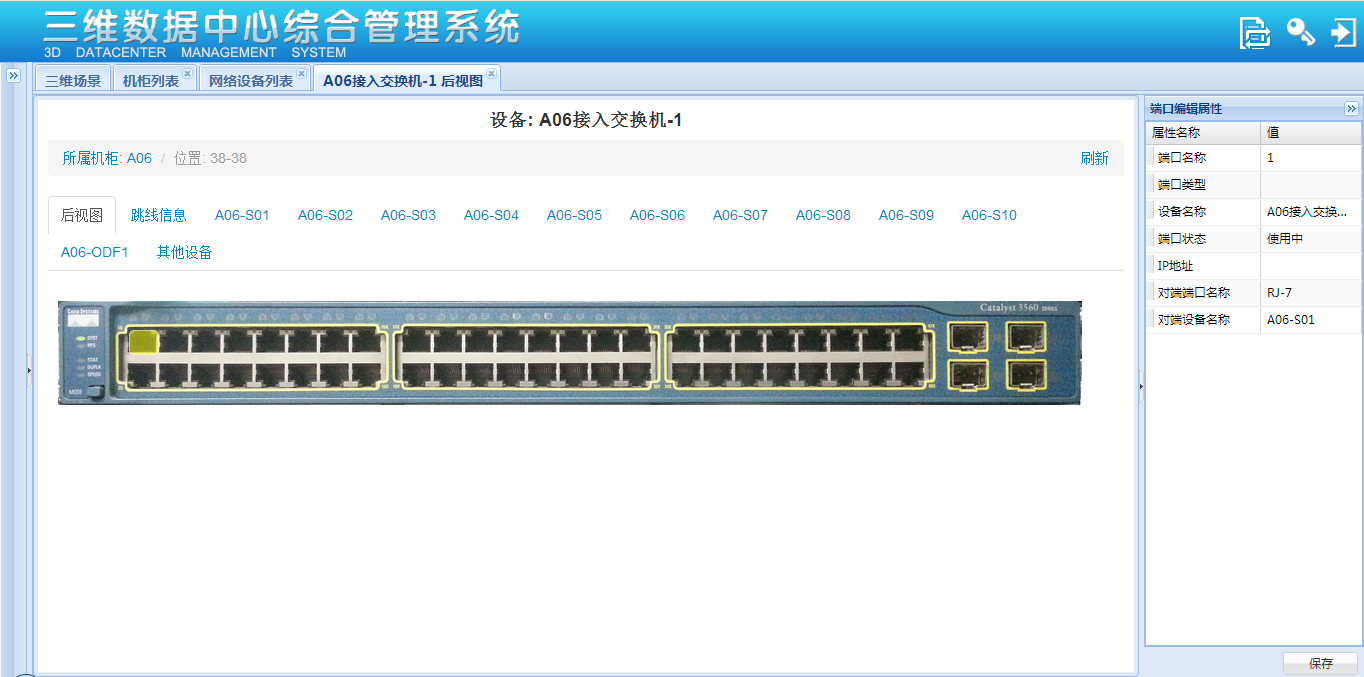

基于设备面板的可视化配线操作

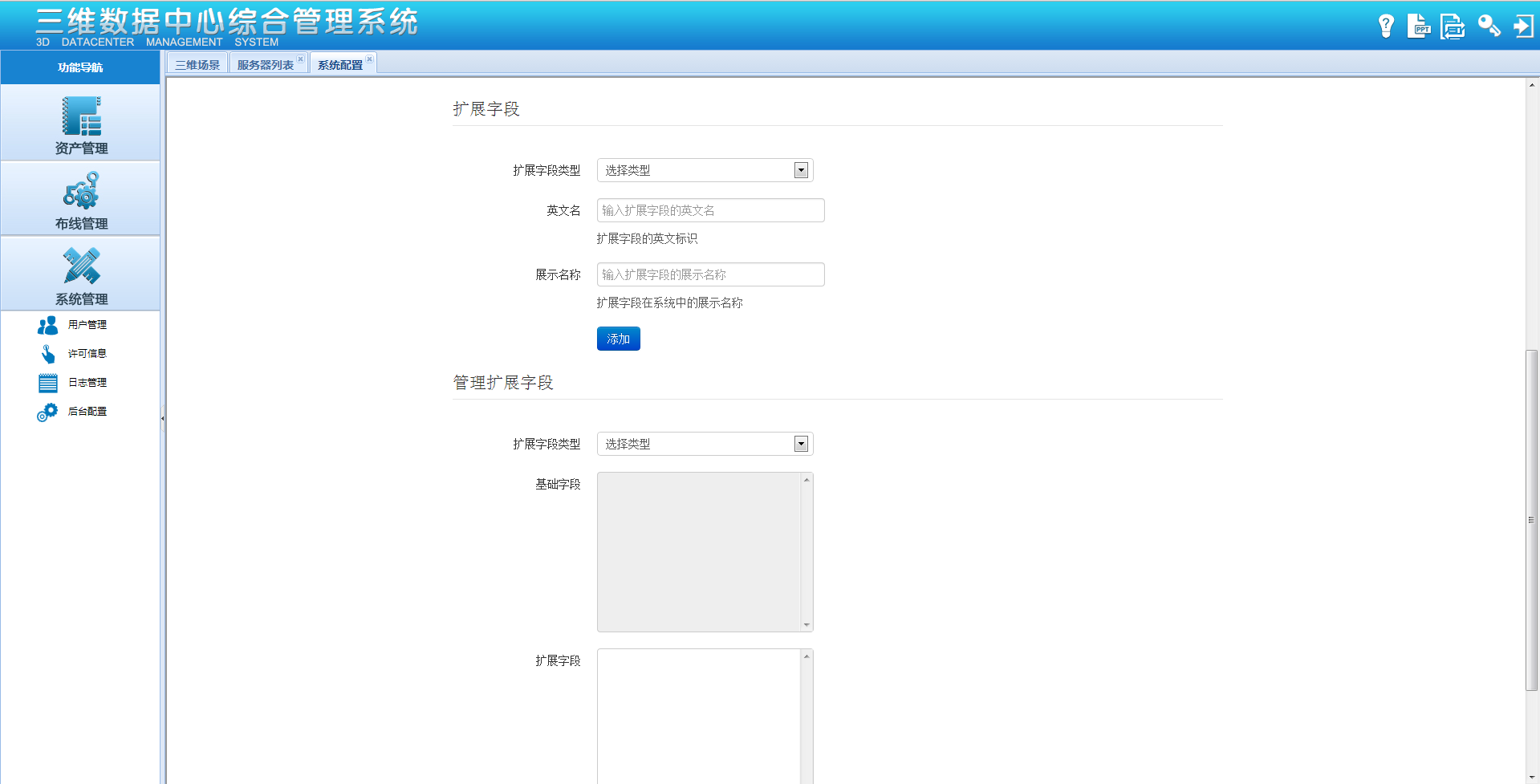

灵活快捷的资产属性字段维护界面
2.2.3动环类资产三维浏览

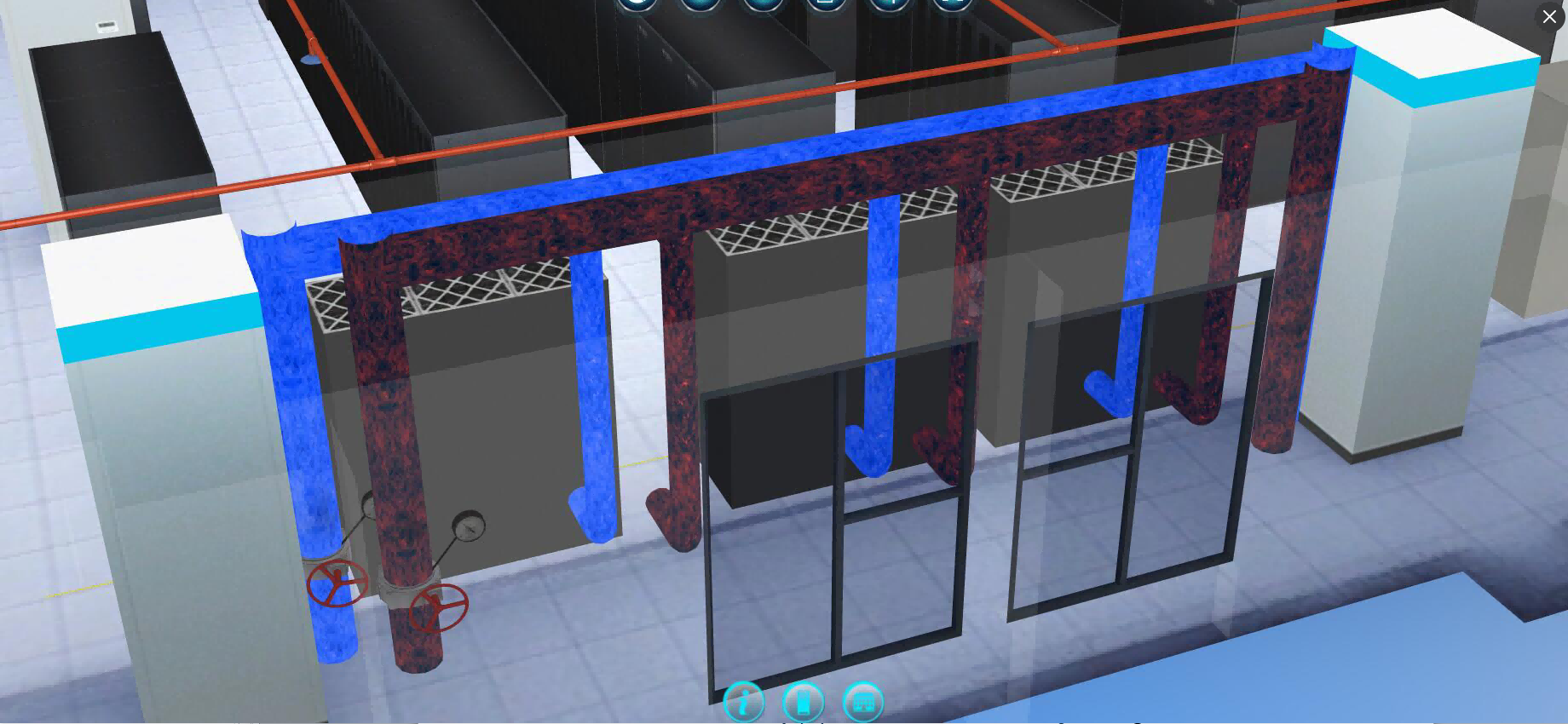

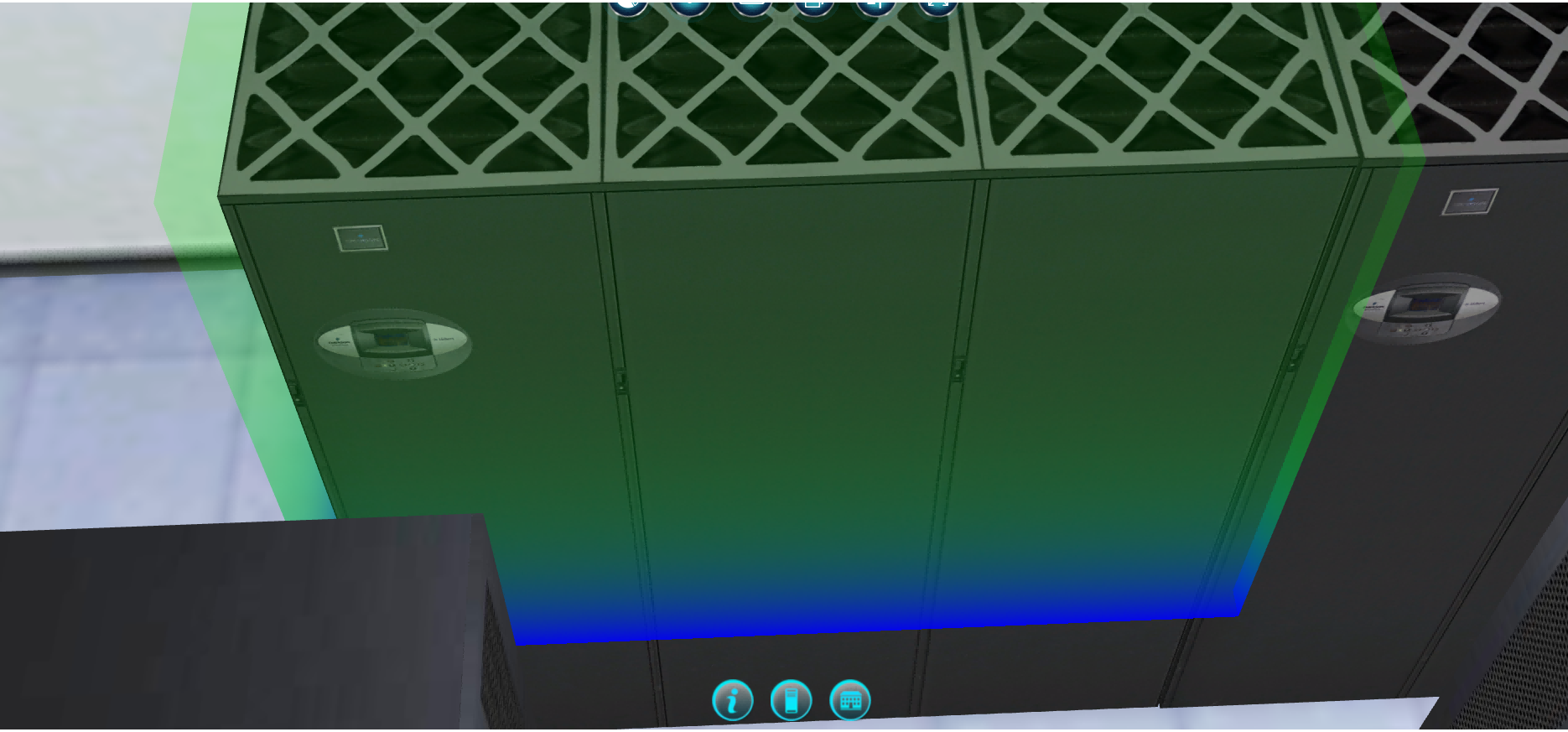

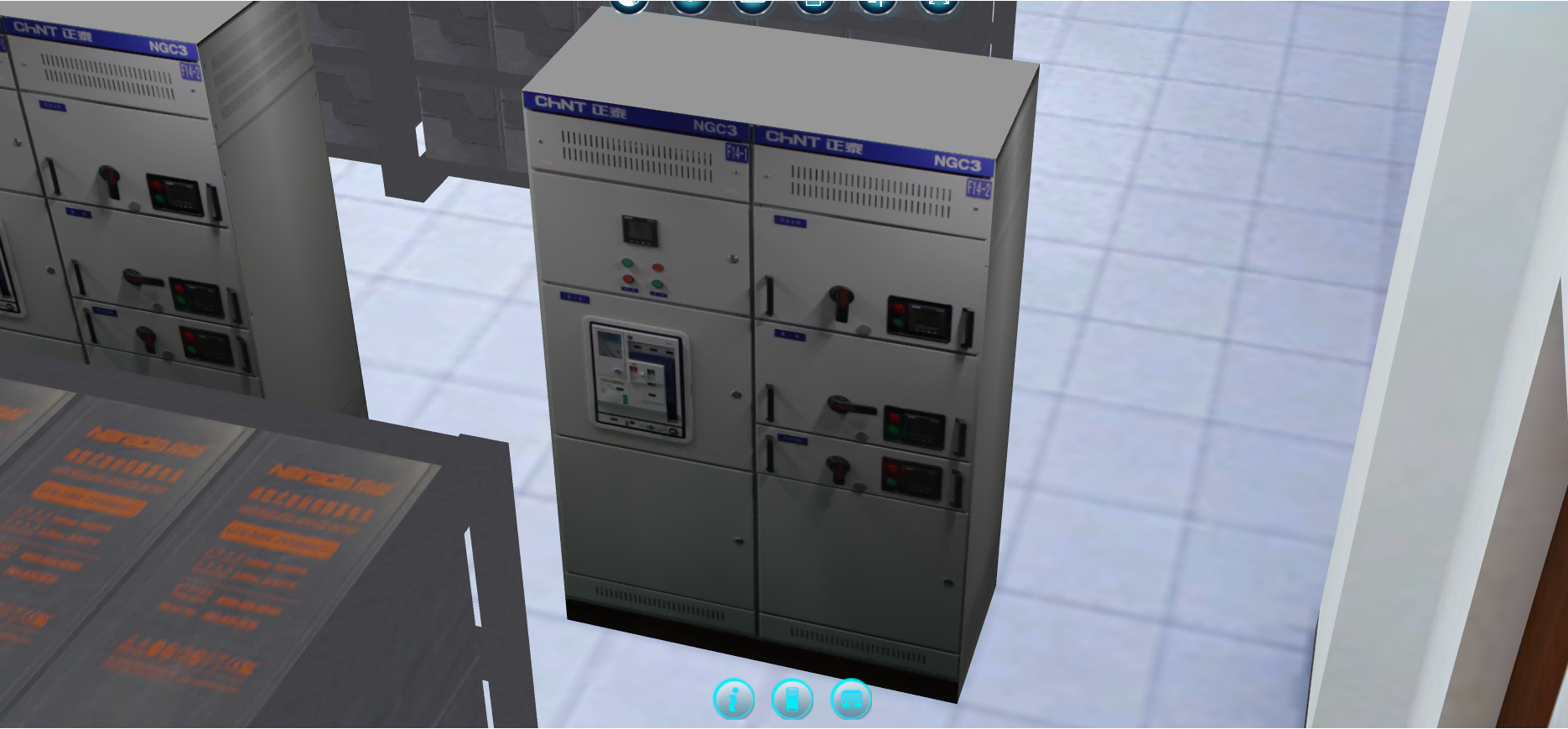

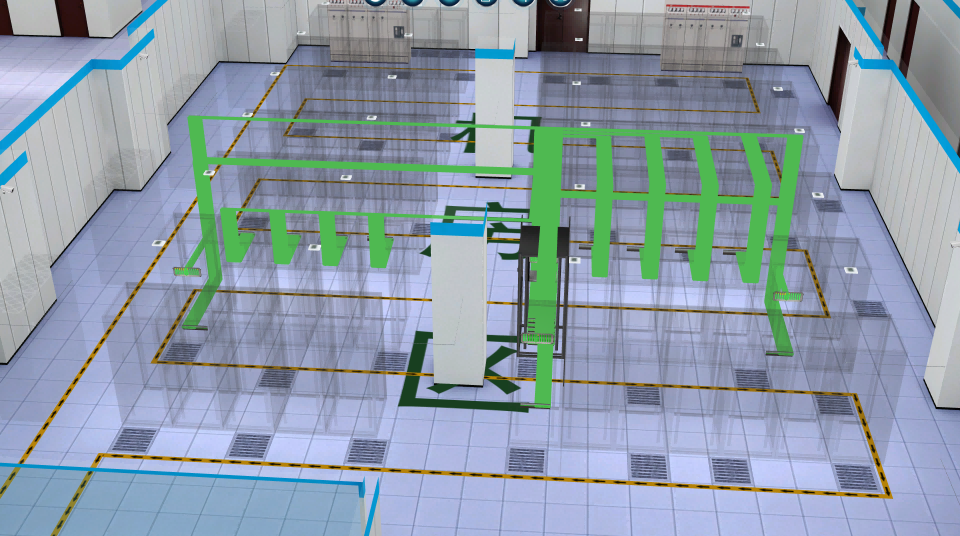

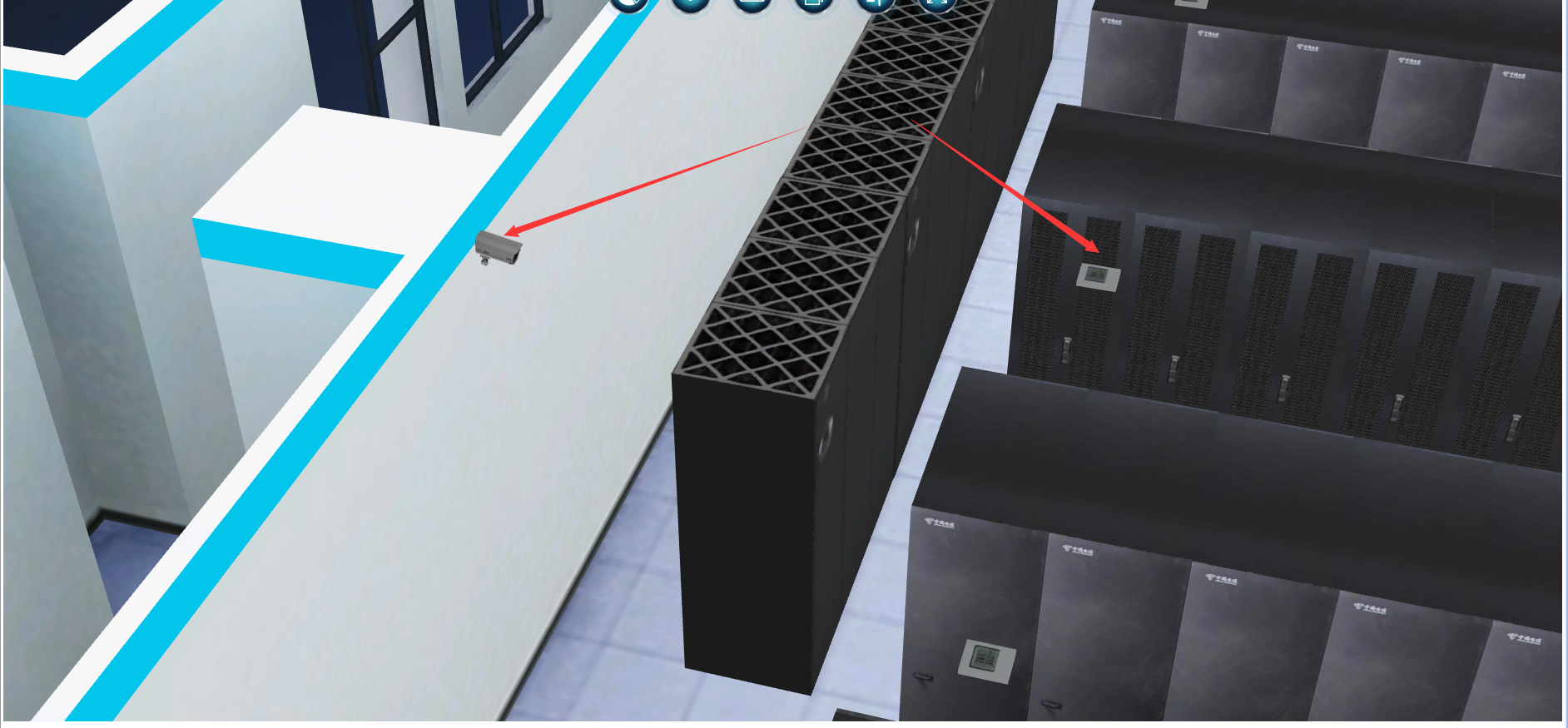

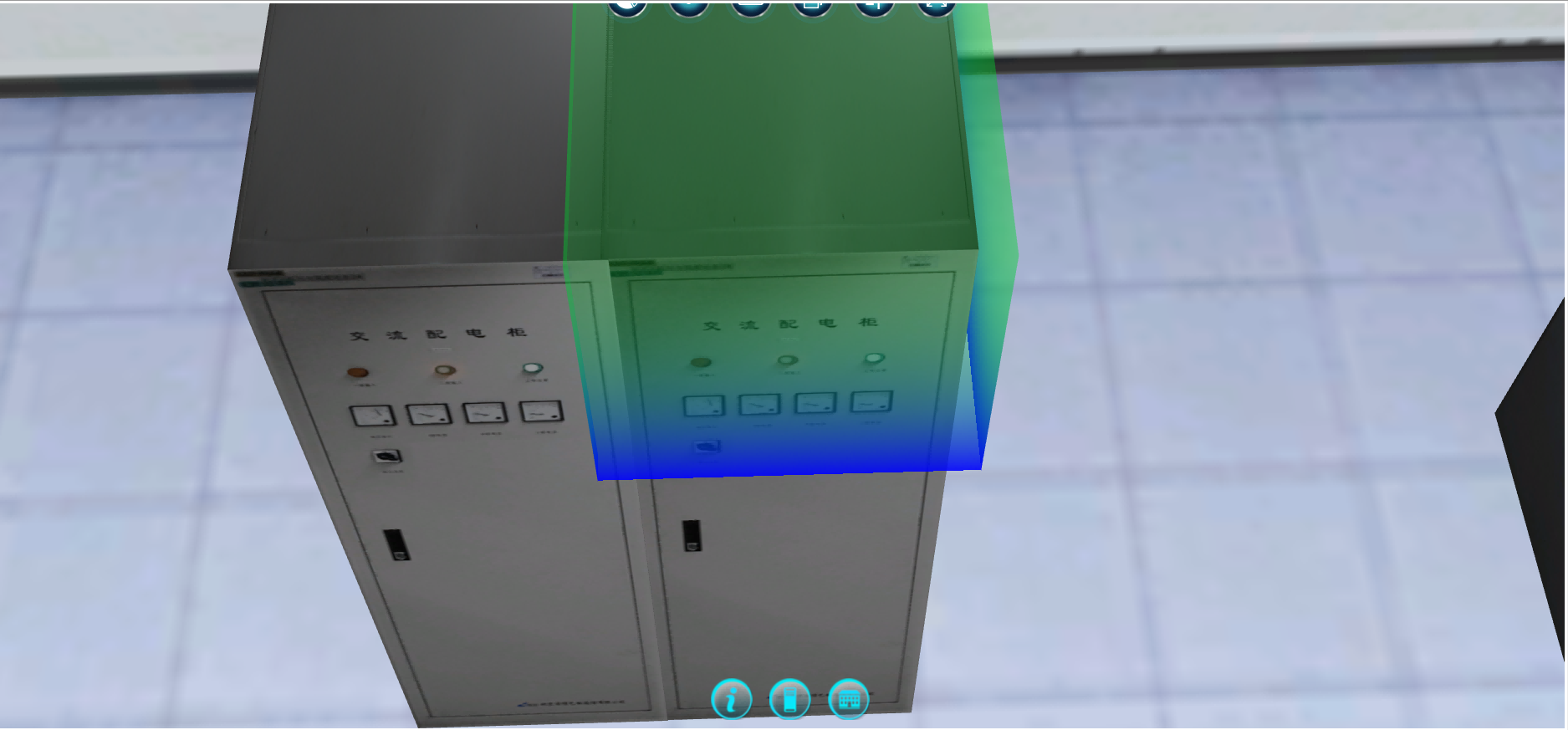

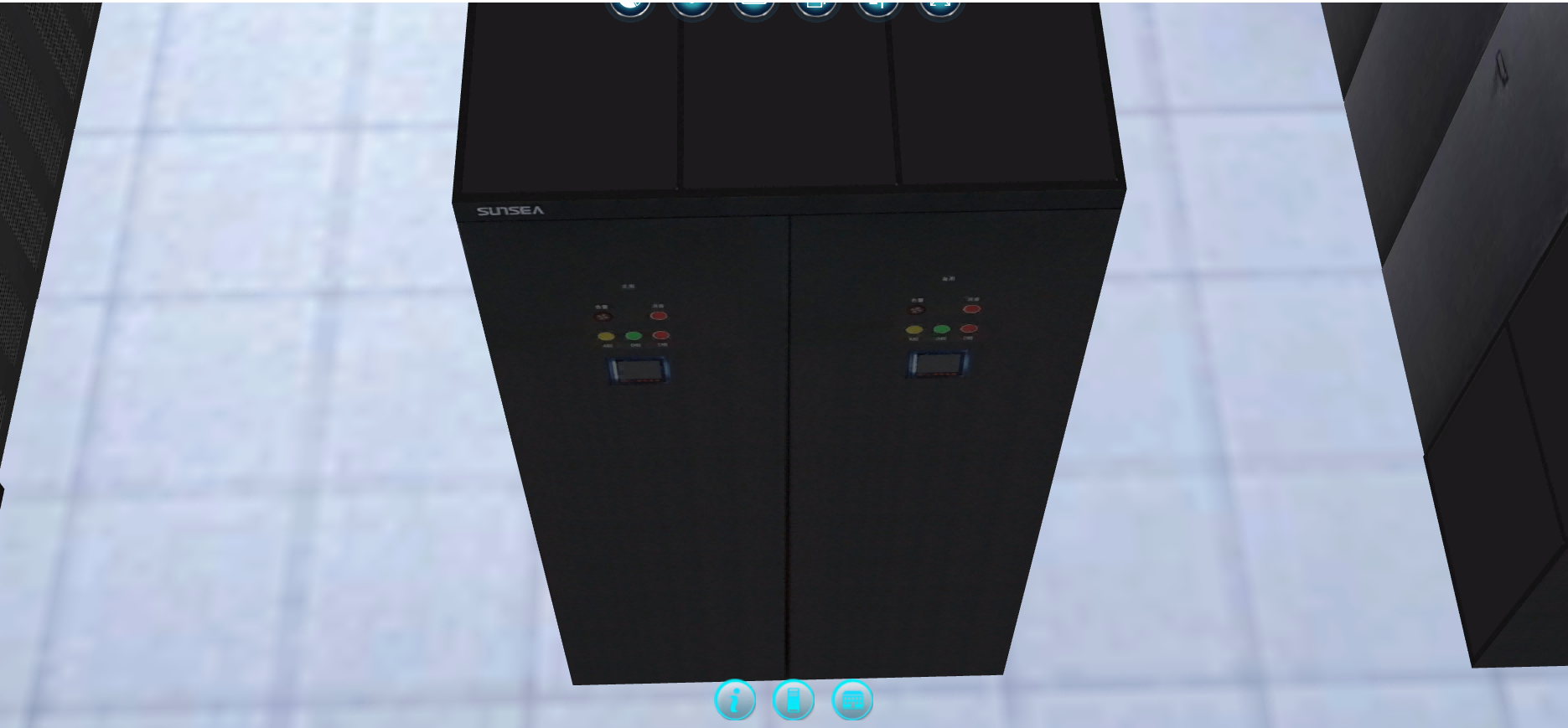

数据中心基础设施可视化管理平台可以无缝完整的支持动环类设备，包括诸如空调、UPS、配电柜、各类高低压开关柜、柴油发电机、温湿度探头等设备对象的可视化管理，同时支持向供电、供水管路的可视化管理，方便用户在三维实景中直观快速的管理各类动环类资源，如下图所示。
2.3数据中心容量可视化管理
数据中心在日常运行中，存在的监控软件无法有效的获知数据中心空间、承重、配电和信息接入点方面的信息，导致在有实际机房设备上下架操作时，运维人员必须要进入机房逐个机柜分析方可判断出合适的设备摆放位置，同时这种纯靠人工的排查方法很容易造成判断失误和资源的无法高效利用。
数据中心基础设施可视化管理平台支持用户在三维场景中直观查询数据中心当前的空间、承重、配电和信息接入点的使用情况，并允许用户根据这些资源的使用情况进一步合理分配放置设备的机柜资源对象。
2.3.1机柜空间使用情况展现

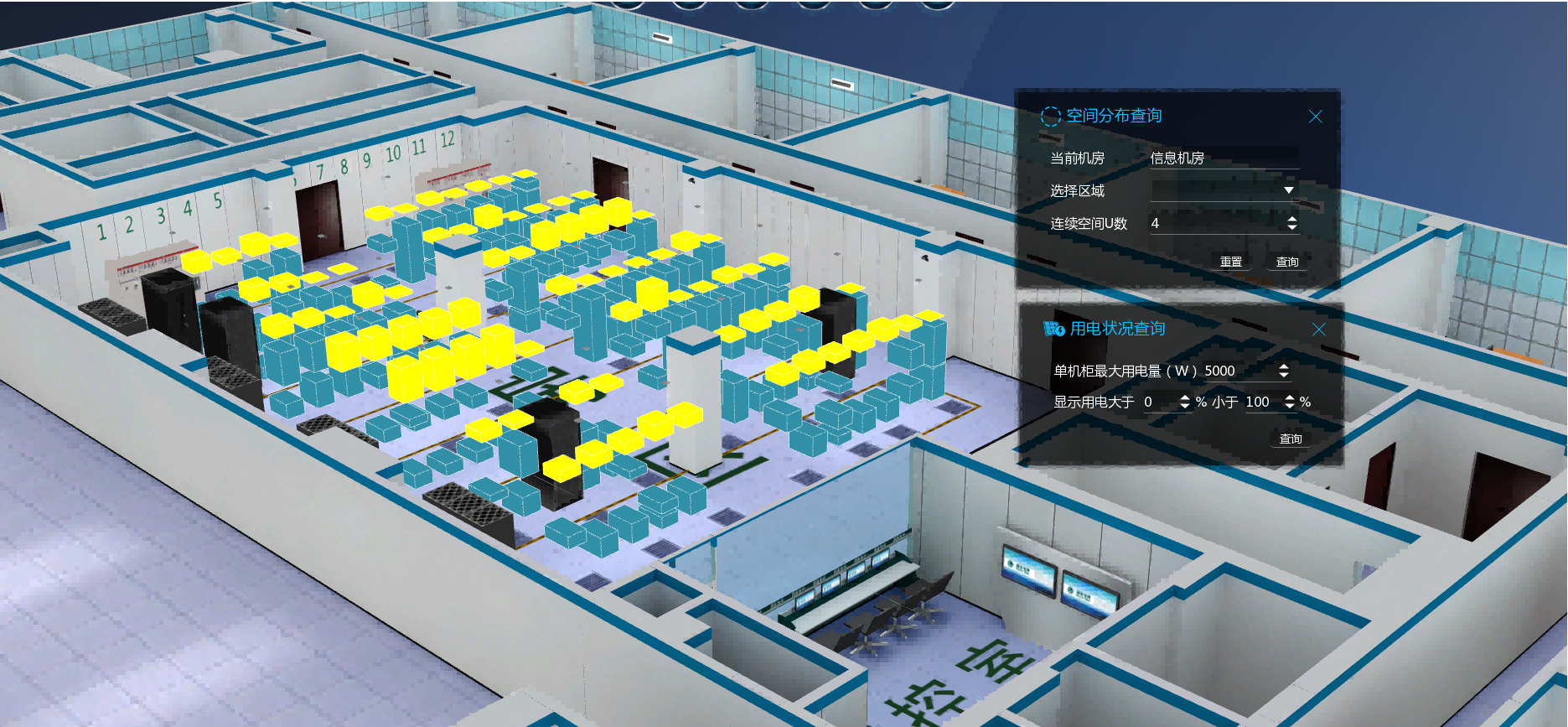

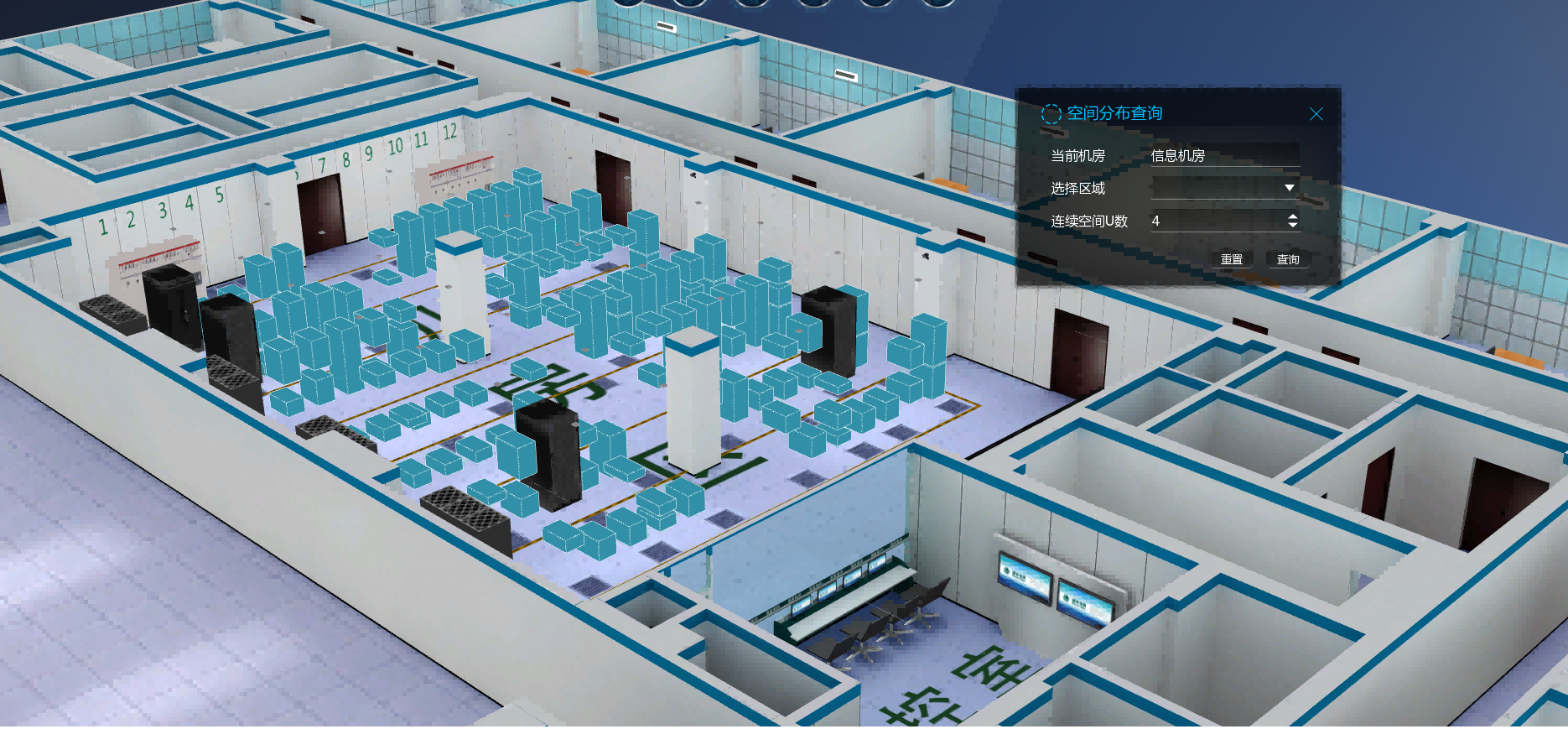

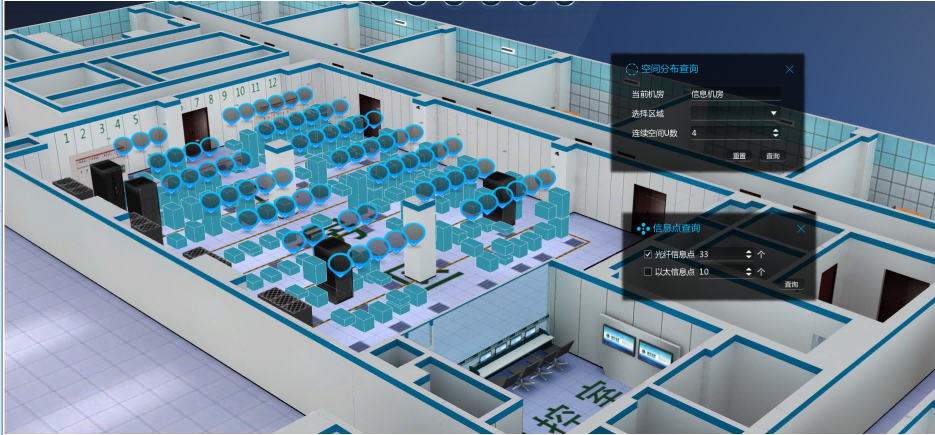

系统支持按照机柜的连续空闲U数进行按照机房、某个区域进行查询，快速掌握满足连续空间的机柜信息，也可以按照机房、区域进行查询，如下图所示。
2.3.2机房承重信息查询
可以对数据中心的承重容量以3D形式做可视化展示，可设定单位机柜承重指标，系统根据当前机柜的承重与用户设置的承重指标，以不同颜色展示出机柜承重分布；同时系统允许用户自行设定最大承重值和高低区间范围，方便用户直观的确定当前机房中的承重分布状况。
注：该功能必须依赖于机房空间使用查询方可进行，即用户进行承重查询前必须先进行机房空间使用查询。
2.3.3机房用电能耗展现
可以对数据中心的电力容量以3D形式做可视化展示，允许用户设定单位机柜电力容量，同时自行设定高低区间范围，方便用户直观的确定当前机房中的用电能耗分布状况。
注：该功能必须依赖于机房空间使用查询方可进行，即用户进行用电信息查询前必须先进行机房空间使用查询。同时如果用户需要根据使用使用功率进行计算，则需要有能够统计实际机柜使用功率的模块。
2.3.4机房信息点使用情况展现
机房信息点使用情况查询主要用于帮助用户快速了解当前机房中每个机柜中的光纤信息点和以太信息点的使用情况，用户可以单独查询光纤或者以太信息点的数量分布，也可以组合查询光纤和以太信息点的数量分布。
2.4数据中心IT设备配线可视化管理
配线管理功能主要是指以三维可视化作为管理基础平台，主要功能模式有：
基本布线信息化和可视化管理：支持单模、多模光纤、铜缆等基础配线的信息管理，彻底摆脱布线信息图纸管理的局限性；
跳线信息管理：支持对各类服务器、网络设备、安全设备等的网络接口和跳线和上下线桥架的信息化维护和三维展示。
智能配线功能，帮助用户快速有效进行机房内配线操作。
跳线长度自动计算：自动计算各类跳线长度，帮助运维人员进入机房进行快速操作。
拓扑演示：根据设备（网络设备、服务器等）的配线关系自动计算出设备拓扑连接，帮助运维人员快速判断设备物理连接关系。
二维可视化的配线维护界面，极大的方便运维人员进行实际的配线关系管理和维护。切实有效落实了“2D编辑、3D展示”的设计理念。
2.4.1三维配线浏览
1)直观展现机柜内配线架、服务器和网络设备的端口的使用状态和位置信息，对各类配线架、服务器和网络设备的设备进行快速直观查询。
2)直观展现机柜内设备的所有端口使用状况和链路信息，并可选择某个端口进行展示链路的具体信息。

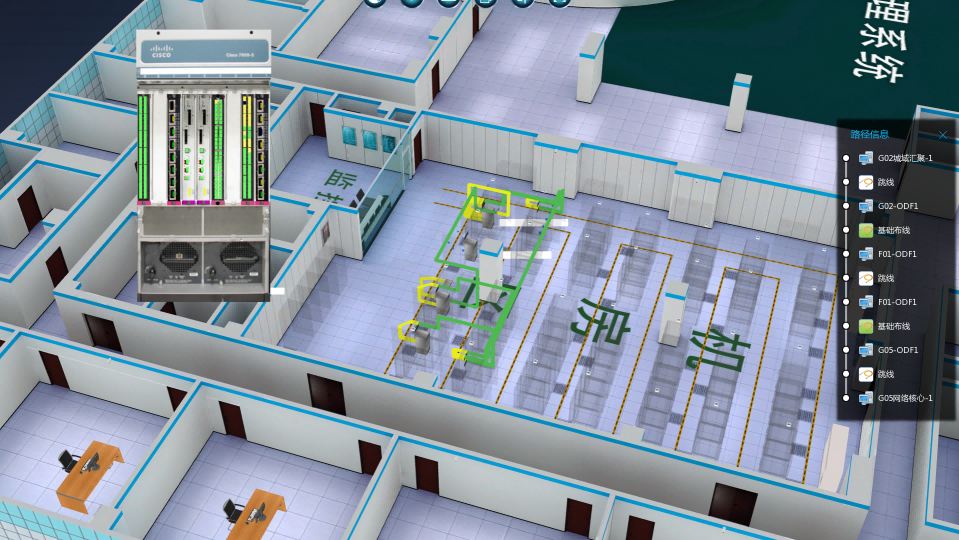

3)选择某个网络设备，选中其已占用端口（黄色表示），系统可以直观展现指定端口链路的走向分布，同时系统能够显示每一跳的具体信息。
4)配线管理支持通过配线架、网络设备等为索引的配线展开功能。让用户从两种不同的维度来查询当前的机房基础配线和跳线的分布状态，极大方便了配线管理员的知识传递。下图示例一个某个机柜上所有配线架基础布线分布图。
