　　远程抄表系统方案

　　集中抄表系统通过科技化、自动化手段，提高能耗管理部门主动服务的能力和水平，及时处理可能出现的问题，加上自动抄表系统节约的人力物力能够帮助企业提高服务效率和服务内容，能够更好的实现与用户之间的和谐相处，为能耗主管部门创造良好的社会形象和社会效益。

　　用户使用浏览器通过网络访问集中抄表系统，来进行各种查询、分析及配置工作。

　　系统为用户提供的主要功能包括以下几大类：

　　权限管理：不同用户在系统中的数据、菜单权限不同，用户根据其在系统中的角色各司其职。

　　档案管理：该功能提供系统组织结构管理、各类设备管理(包括一体化集中器、表计等)、表计用户信息管理。

　　终端控制：系统提供对一体化集中器等终端的控制功能，可远程修改终端参数，同步终端档案，还可以进行终端复位等操作。

　　数据采集：系统包含自动采集数据功能，只需要一次性设置好数据采集周期及频度，系统即可自行对远端表计进行抄读、补抄。

　　数据查询：系统用户可查询日报、月报以及各类曲线图、占比图等图表，同时还提供故障表查询、终端在线情况查询等功能，使用户全面的掌握能耗情况及系统运行状况。

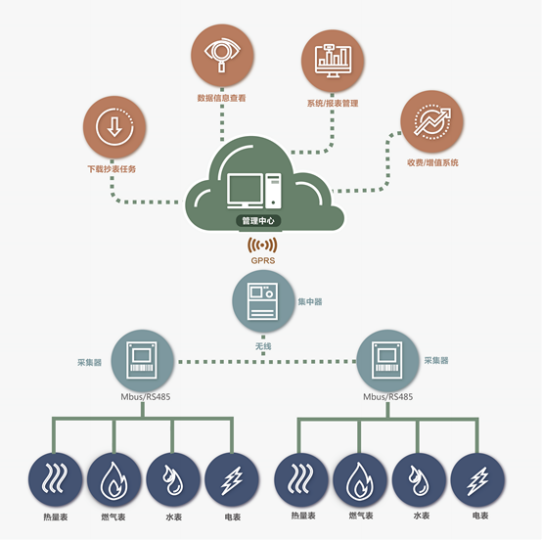

系统架构

华夏运通远传抄表系统由管理服务器、通信网络、数据一体化集中器、终端计量表具等组成。

管理服务器：是整个集中抄表系统的数据中心和管理中心，配备主站管理系统、数据库及各种应用软件。我公司自主开发的主站管理系统采用先进的B/S架构（浏览器/数据库服务器），最大的优点是服务器部署完毕后，客户端零安装、零维护；不用安装任何专门的软件

就可以在任何地方进行操作，只要有一台能上网的电脑就能使用。系统的可扩展性强，可根据客户需求进行功能扩展，并与客户营业收费系统实现无缝对接。

一体化集中器：是主动收集各一体化集中器的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。一体化集中器下行采取最先进的基于扩频技术的LoRa扩频无线通讯技术，该技术具有超低功耗、穿透性强、传输距离远、运行稳定等特性。上行借助GPRS/GSM、TCP/IP网络等多种方式进行数据传输，使抄表不受地点限制，只要能登陆互联网，就能实现远程抄表，用于采集单个或多个用户表的数据信息，并将它处理后通过信道将数据传送到一体化集中器或将一体化集中器的命令转发到用户表。上行通过LoRa扩频无线信道实现与一体化集中器通讯，下行通过RS485、Mbus等接口与表具连接。

远传水表：华夏运通远传抄表系统可兼容各种国产及进口远传水表，并且同一一体化集中器下可以实现不同品牌、不同类型水表的混抄。公司与宁波水表股份有限公司等知名水表厂商保持战略合作关系，保证远传水表的可靠性和稳定性。

2.4主要设备

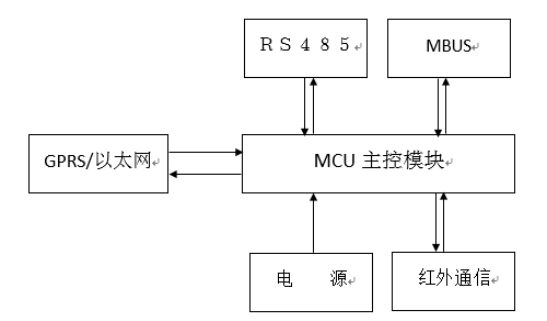

2.4.1一体化集中器

数据采集终端是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行等功能，符合《Q/GDW374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》、《Q/GDW375.2-2009电力用户用电信息采集系统技术规范：一体化集中器型式规范》、《Q/GDW376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》、《Q/GDW376.2-2009电力用户用电信息采集系统技术规范：一体化集中器本地通信模块接口协议》。

基本功能

1.通过设定或定时采集并存储各类表的各项数据，并能通过GPRS或以太网与主站交换数据。

2.终端可接收主站的时钟召测和对时命令。可远程或本地设置和查

询终端参数，如终端逻辑地址、主站ip、端口号等。

3.终端对采集数据进行分类存储，主要分为日冻结数据、月冻结数据。每块表的31个日零点冻结数据，12个月每月1日零点冻结数据。共可存储1000块表的冻结数据。

4.终端采用下列方式采集功能表的数据：

a）实时采集：终端直接采集指定表的相应数据项。

b）定时自动采集：终端根据主站设置的抄表方案自动采集终端或表的数据。

c）自动补抄：终端对在规定时间内未抄读到数据的表应

5.升级方式有两种：远程升级和本地U盘升级。远程升级功能支持断点续传功能

6.完备的自恢复电路设计，确保设备正常工作，防止死机。

7.频率范围：10Hz～150Hz
