智能一体化机柜机房方案

微模块智能一体化机柜机房方案

   三、微模块智能一体化机柜机房解决方案

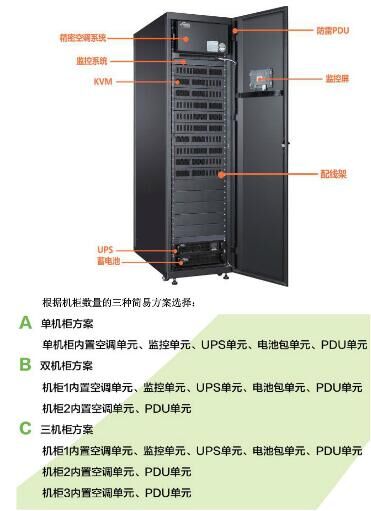

   3.1华夏运通微模块智能一体化机房系统解决方案构成图

   根据机柜数量的三种简易方案选择：

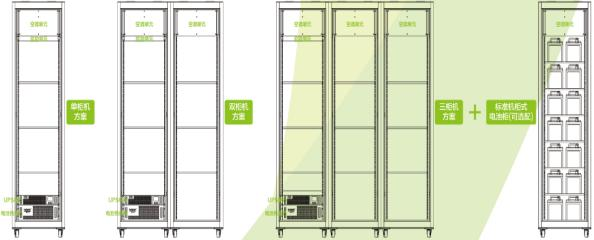

   三种简易方案示意图：

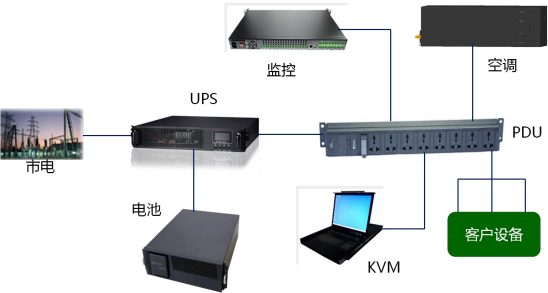

   系统拓扑原理图：

   3.2详细技术参数表

   3.3一体化机房系统组成

   3.3.1内循环机柜

   机架式标准机柜内可安装机架式交换机、机架式服务器等网络设备；内有循环风道，

   能够实现空气内部循环和防尘的功能。不需要单独设立机房，就可以对机柜内设备起到很好的保护作用。

   机柜整体设计为全封闭式结构。柜门、侧板及管线入口等处都采用先进的材料进行密封处理。

   循环风道是微模块智能一体化机柜实现工作时封闭散热的关键硬件支撑。它为从空调内机出来的冷空气设定了循环路径，从而，保障机柜内温度均衡，防止局部热点产生；

   兼容性的结构设计，确保与符合机柜工业标准的19英寸设备兼容。

   机柜技术参数：

   3.3.2机架式精密空调系统

   机架式精密空调由机架式空调内机和室外机部分构成。空调内机为独立于标准机柜的标准机架式设备，方便维护与更换。

   高精度控温控湿，直流变频设计

   高能效比，高效节能；标准化，冗余能力

   具备制冷、除湿、送风、除尘、自动报警、来电自启等功能

   RS485工业控制总线接口；支持自我调节、自我保护

   按照365天7X24小时连续运行长寿命设计

   工作原理：机柜级机房在正常工作时处于全封闭状态，此时空调内机产生的冷风经空调出风口吹入循环通风道进风口，冷风沿通风管道达到出风口，与柜内的热空气进行热交换；在空调进风口的引风作用下，将交换后的热量带到空调内机，通过冷媒循环管道传递到空调外机，由空调外机将热量散发到柜外环境，从而实现了防尘和散热的双重效果。

   3.3.6监控平台、人机界面系统

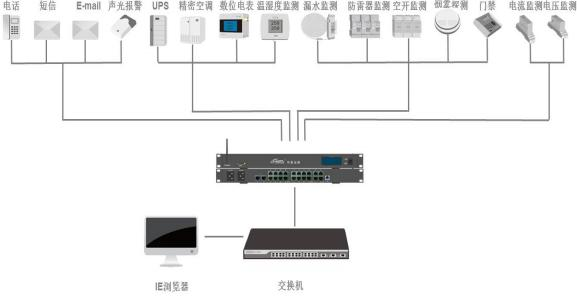

   监控通讯控制连接图：

   3.3.7PDU系统

   3.3.8KVM系统

   3.3.9监控管理系统

   可实现对微模块内的UPS系统、精密空调系统、温湿度、PDU进行数据实时监视，通过LCD触摸屏展示查看，监控系统对外提供数据接口协议，可接入其他软件平台系统。

  3.3.10机柜级防雷系统(选配)

   机柜级防雷系统，主要选用具有防雷功能的PDU为机柜内部设备做防雷处理。

   3.3.11配线架(选配)

   配线架有屏蔽与非屏蔽可选。其主要核心参数如下：

  ·金针整体50μi镀金，有效防氧化。

  ·可打印更换的端口标示纸，符合TIA／EIA-606标准,端口信息管理更清晰方便

   ·配线架正反面有端口标识，方便施工及维护管理

   ·背部线缆托架控制线缆弯曲半径，提供合理的线缆走向管理，保证垂直进线方向，让施工后的系统更稳定，理线更清晰美观

   ·金属架体结构，保证产品更高的机械强度，提供优秀的外观质量

   ·24端口1U快捷式配线架，48口端口2U,兼容T568A和T568B两种打线方式

   ·双用端子，适用市面2种打线刀。独特的上下排打线方式，有效的提高近端串音。

   ·标准19″安装，适用范围广，安装、维护、扩容简便快捷

   ·提供信息产业部的测试报告

   电气特性

   ·直流电阻：≤300mΩ

   ·接触电阻：≤20mΩ

   ·耐压强度1000V(AC750V)1min无击穿和飞弧

   ·绝缘电阻≥1000MΩ物理特性

   ·金针：磷青铜、整体50μi镀金

   ·IDC端子：磷青铜、整体镀镍，卡接22-26AWG导体

   ·插头与插座的插合次数≥750

   ·导线端接次数≥250

   ·理线托架：喷塑钢材＋阻燃聚碳酸脂UL94V-0

   ·金属架：冷轧钢板,粉末喷涂处理,黑色细沙纹

   ·塑料件：高冲击强度材料，UL94V-0阻燃等级

   ·工作温度：-20℃~65℃

   生产标准及规范

   ·ISO/IEC11801

   ·TIA/EIA-568-B.2-1

   ·EN50173

   ·UL94V-0应用

   ·在网络中传输数字和模拟的语音，数据和视频信号。

   ·适用于所有超五类或D级信道的应用。

   ·适用于集中点互配、管理间、设备间子系统应用

   3.3.12微模块一体化机柜机房设备清单

  3.4一体化机柜安装实施方案

   3.4.1环境准备

   选择合适的地点安放微模块智能一体化机柜；

   简单必要的装修，装修部分包括防静电地板等；

   3.4.2安装实施

   将微模块智能一体化机柜安置于机房内内，安装空调外机、安装空调管道、连接信号线、连接电源线。

   在连接信号线与电源线时应注意以下几点：

   连接微模块智能一体化机柜信号线与电源线时应按照说明书中的顺序进行连接；

   连接电源线时应注意将主机与空调分别连接，主机由市电和UPS供电，空调由市电供电；

   3.4.3运行交付

   启动微模块智能一体化机柜，进行初始的设定。

   网络设置，先设置微模块智能一体化机柜的IP地址为局域网内的IP地址，然后通过网页访问机房，并设置机房的运行参数和管理员信息等。

   微模块智能一体化机柜中，将一些重要的设备连接在微模块智能一体化机柜的控制机上。

   检查一切正常后，微模块智能一体化机柜便可正式投入使用。

   四、微模块智能一体化机柜主要功能与特色

   微模块智能一体化机柜为中小型关键网络应用提供了模块化机柜式机房解决方案，集封闭防尘、自动控温控湿、智能监控管理、告警与自动保护等功能为一体。

   4.1封闭防尘

   微模块智能一体化机柜采用封闭结构设计，柜内设有除尘装置以滤除因开启柜门、紧急通风而带入的尘埃等。精密空调具有除尘功能。微模块智能一体化机柜防护等级为IP54。

   4.2节能环保

   机架式精密空调针对微模块智能一体化机柜封闭空间精确控温，相比专用机房空调针对整个房间控温，其用于温度调节的能耗大幅降低。

   微模块智能一体化机柜占用物理空间1至4平米，办公室角落、走廊或过道等均可成为它的栖身之所，节省弥足珍贵的办公空间。

   微模块智能一体化机柜是无工程化产品，具有无人值守功能。节约专业人员的人力资源成本。

   4.3智能监控及自动调节

   微模块智能一体化机柜可以实现本地显示当前温湿度以及机房运行状态相关参数；自动根据机房内部温度状态调节制冷系统运行；

   4.4自动报警与保护

   具有多级自动报警功能，提供本地语音告警、本地处置，电话语音告警和网络视频监视、远程处置，紧急状态自动保护处置三种告警处置方式；具有看门狗系统，自动应急处理，故障排除自动恢复等功能。

   4.5降低噪音

   噪声测试案例：将4台机架式服务器、2台交换机等设备放置在普通机柜里，测试室内噪声大约为75dB；将相同IT设备放置在微模块智能一体化机柜中，测试噪声下降到约50dB，噪声强度减少了25dB，降噪约85%。

   4.6屏蔽电磁辐射

   电磁辐射不仅对IT设备造成干扰，还是人类健康的隐形“杀手”。微模块智能一体化机柜可以最大限度的阻止电磁辐射外泄，为您提供绿色安全健康的办公环境。

   五、一体化机柜与传统机房对比

   智能微模块的机房相对于传统的机房具有如下优势和特点：

   5.1提高效率

   以成本高效的方式降低前期资本投入和日常运营支出（资本支出和运营成本降低了15%至25%），减少由于超量配置导致的效率低下，并且提高可用性；

   5.2节约成本

   经过验证的方法论和标准化组件可帮助降低设计和实施风险，同时降低日常运营成本，并有助于在满足可用性、容量和能源要求的前提下实现持续的成本节约；

   5.3节省空间

   基建与IT建设分离，大楼主体及基础水电一次性建设完成，微模块则按需灵活部署，企业无需为满足最大容量要求来构建机房，而是可以在需要的时间和地点逐步增加电力、冷却和机架空间组件；

   5.4灵活配置

   企业可在设计与建造阶段适应不断变化的配置要求，并可通过扩展满足将来不断变化的需求；可为实施服务器整合或者支持分散的、孤立的IT基础架构的合理优化而提供高效的支持；可为支持未来的业务增长提供必要的灵活性，并有助于企业构建更灵活、

   更高响应能力且更高效率的IT基础架构。

   5.5建设周期短

   智能微模块结构可以大大减少与设计、安装、调试有关的时间，进而更快地部署机房，总体来说可以缩短整体部署时间的50%。

   5.6扩展灵活

   智能微模块结构使得客户可以在很短的时间内选择不同的基础设施组合，把它们放置在任何空地内，就构建成了机房。另外，我们还可以利用智能微模块方式对现有机房非常容易地进行改造、扩容，且可以节省大量的初期投资成本。

   5.7生产简便

   智能微模块结构在工厂经过预设计和调试，在现场可以简单的部署，所需要的建设规模和复杂程度是最小的，设计时预留了供配电接口、制冷接口、网络接口等，因此可以做到即插即用，这种预生产、标准化、预编程的结构便于客户非常简便地采购、部署和调试。

   5.8低风险
