智慧消防系统方案-华夏运通

消防栓是城市供水管网附属设施之一，也是火灾控制重要设备。其作用是控制可燃物、隔绝助燃物、消除着火源，它能否发挥作用直接关系着人们的生命和财产安全。当前多数城市的消防栓由供水企业进行管理，部分城市由城管部门管理。在实际应用中消防栓存在安装分散、易破坏、保养难、管理复杂等特点，使得消防栓漏水、违规用水、工地施工偷水等现象屡有发生，导致居民生活用水压力不足，消防设施损毁严重，甚至出现火灾现场供水压力不足、抢修停水等现象，延误了灭火的最佳时段，造成重大人身财产损失，影响城市消防安全。

消防栓管理不论是在国内还是国外都是一个普遍性难题。在国外比较发达地区，消防栓管理主要依靠法律的威慑力和民众的自我约束力，但在发展中国家和地区，消防栓的管理只能依靠加强稽查人员巡检，必然会造成监管不到位，消防栓上的用水基本处于失控状态。

我国人口占世界人口总数的20%，但是水源只有世界水资源的7%，人均水资源量约2220立方米，是世界平均水平的1/4，人均水资源匮乏。供水企业需要承担消防灭火的供水责任，人力成本高以及严重的产销差问题是影响供水企业经济效益的两个重要因素。鉴于传统消防栓管理方式的不足，因此采用智能消防栓加强对消防栓的管理，对于供水企业经济效益和保障城市消防安全具有重大现实意义。

二、项目背景

目前消防栓及其管理存在的问题和难点有：

（1）市政消防栓盗水、遭破坏程度大

一、是非法使用消防栓免费水，例如，洗车，临时施工，园林绿化等，甚至有些门店，由于市政消防栓在店门口，影响车辆、人员通行，害怕耽误了生意，擅自拆除、迁移市政消防栓。

二、是街道两旁的自行车停车场以及堆放垃圾等场所埋压、圈占市政消防栓。

三、是由于道路改造施工、车辆撞击等各种原因，致使市政消防栓遭到破坏，关键时刻严重影响看消防灭火救援的顺利开展。

四、是一些不法分子盗窃市政消防栓。

（2）目前，消防栓没有有效的监管措施，只能依靠水司稽查人员巡检，必然会造成监管不到位，从而为私自动消防栓和用消防栓的免费水，提供了环境，并且造成维护和保养的落实不到位。所以这个问题是水司和消防部门都头疼的问题。

目前消防栓管理的主要隐患有：

（1）管理机制尚未健全。

前期通过协调住建、自来水等部门，各地工作未能协调统一，涉及权责部门较多，消防栓管理工作存在一定缺陷，存在推诿、拖拉的现象，完好率不能确保导致影响灭火救援的使用。

（2）供水压力不够稳定。

部分地区出现缺水情况，受其影响，消防栓普遍压力不足，特别是用水高峰期，消防栓甚至出现断续供水和无水可供的情况。

（3）日常维保困难较大。

现有消防栓并非全部完整好用，部分消防栓因各种人为原因，管理维护不周，在不同程度上遭到损坏，如部分消防栓已报废或者没有水，有水却又压力不足，形同虚设，有的栓口盖打不开或缺失，有的出水口堵塞，阀杆锈蚀无法正常使用，少数消防栓还存在被圈占、埋压和遮挡的现象。

三、系统介绍

3.1室外消火栓水压检测系统

3.1.1系统概述

火灾发生时，消火栓一旦缺水或者水压不足，后果将不堪设想。2014年，云南独克宗古城因一场大火损失惨重，受灾面积4万平方米，242栋房屋和文物被烧毁，经济损失近亿元，而导致火灾蔓延扩大的主要原因就是古城的消防措施没有发挥应有作用，多个消火栓无水，错过了灭火的最佳时机，最后小火酿成大灾，令人十分痛心。

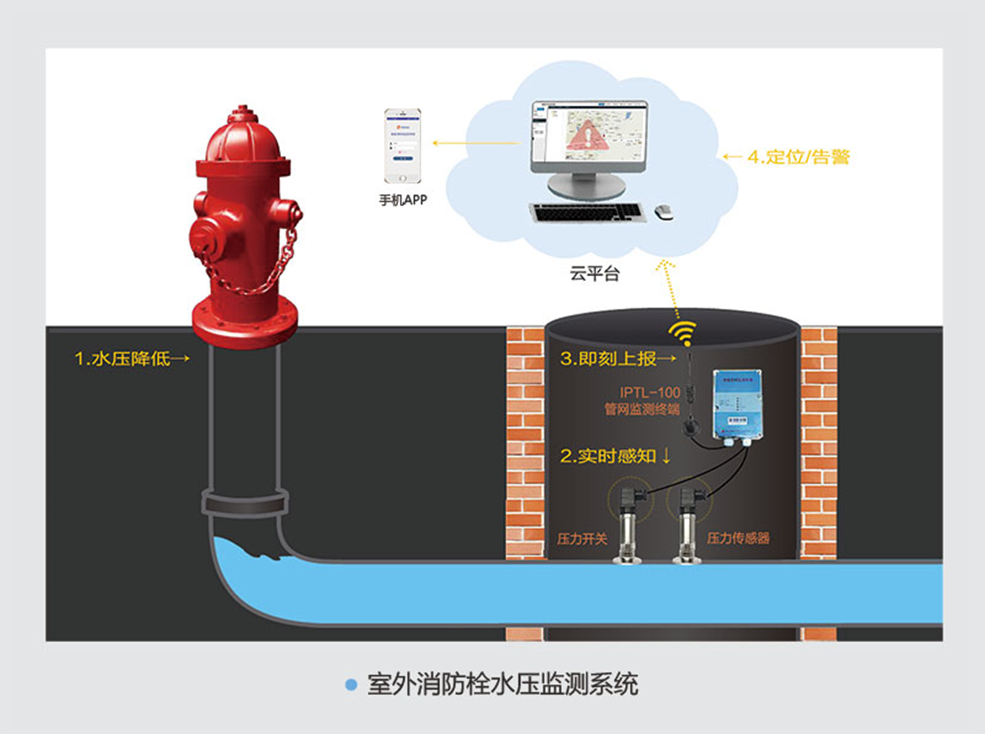

腾联室外消火栓水压监测系统采用先进的物联网技术，对水压等数据进行实时监测，一旦出现压力不足或缺水等情况立即报警，能够及时发现消火栓被破坏、管道压力不足或无水等情况，便于及时维护，确保火灾发生时有水可用。系统还可以对消火栓进行精确定位，在火灾发生时快速定位就近的消火栓，提高救火效率，保障人民群众生命财产安全。

3.1.2系统构成

l压力采集设备：包括压力采集开关和压力传感器，水压检测终端和管理平台组成。

l水压检测终端：是消火栓水压监测系统的核心硬件设备，下行通过RS485接口与压力采集设备通讯，上行可通过NB-IOT网络等多种方式与管理平台通讯。

l管理平台：是整个系统的大脑，为用户提供直观、便捷的消火栓

监控平台。采用B/S架构开发，易于部署，可供多用户同时使用。

3.1.3系统优势

l实时压力监测：平时处于休眠状态，一旦水压异常，即时发送报警信息，每天定时上报设备相关数据。

l远程监控：能够对消防栓进行远程实时监控，取代人工巡检，节约人力成本，避免人工巡检效率低，发现及处理问题不及时等弊端。

l精确定位：通过GIS定位系统，可即时锁定设备位置，使巡查或消防人员快速、准确的确认目标，降低时间成本，提高灭火效率。多种通讯方式：支持RS485通讯、NB-IoT无线通讯。

l超低功耗：无需提供外接电源，自备电池供电，电池使用寿命可达8-10年。

l远程升级：服务器可对设备进行远程升级，维护方便。

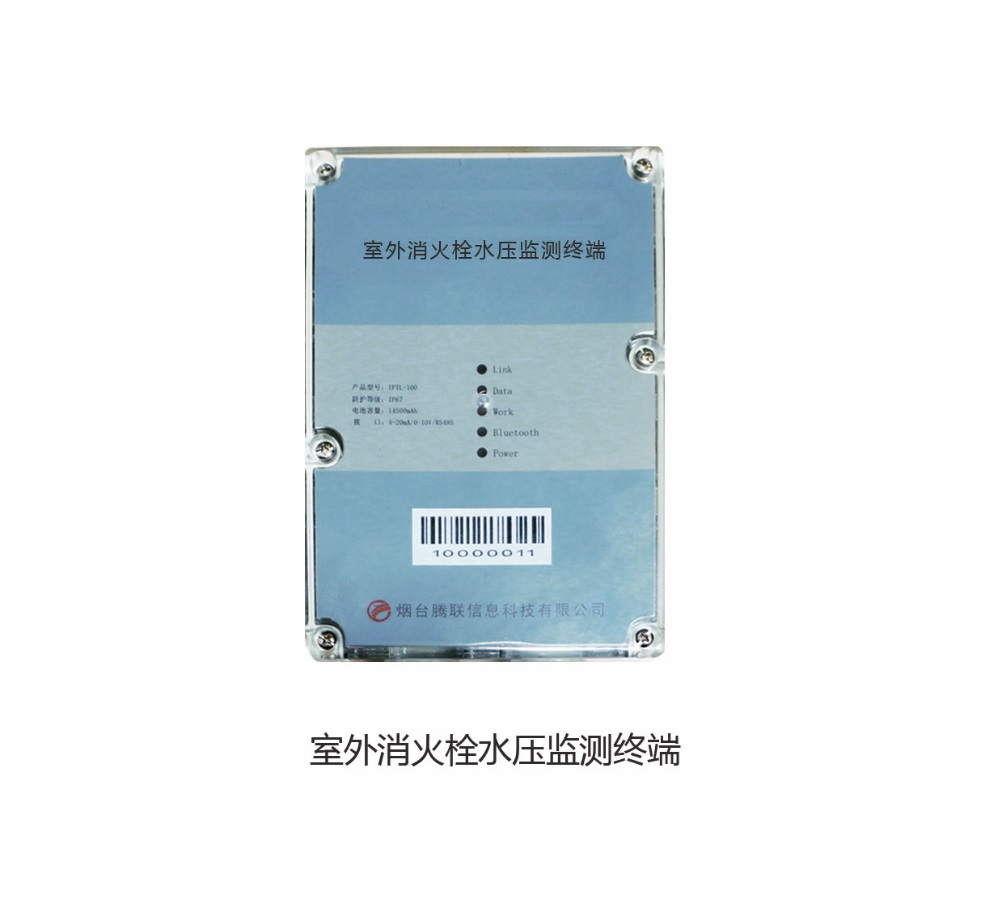

3.1.4关键设备

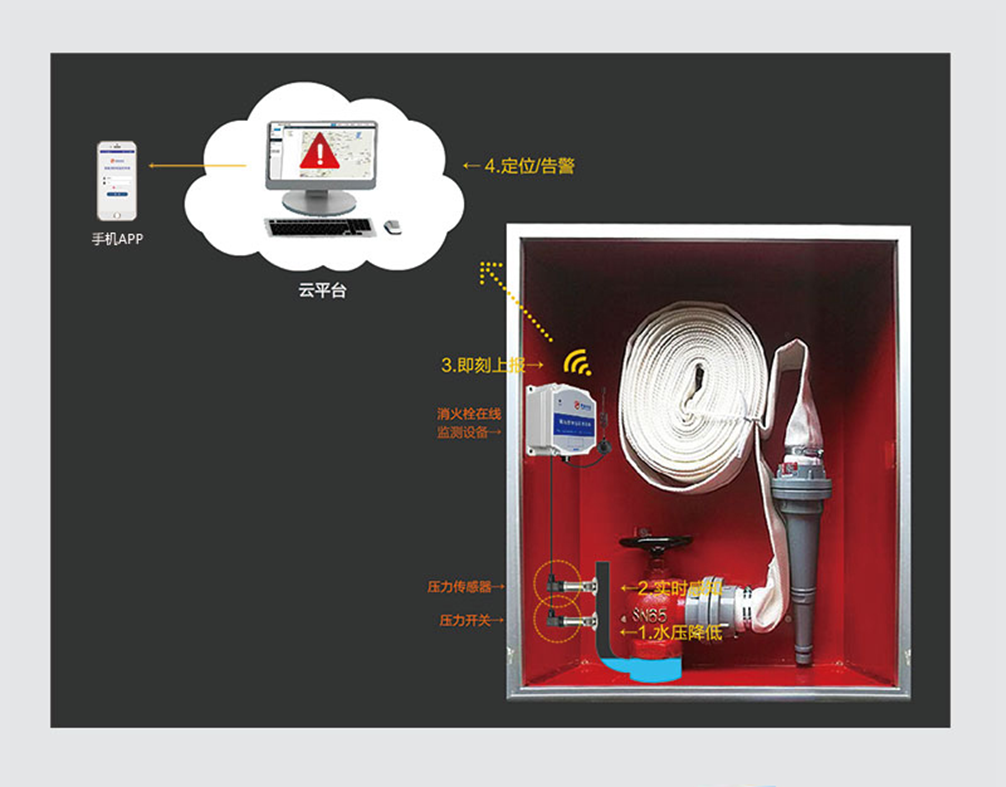

3.2室内消火栓水压监测系统

3.2.1系统概述

室内消火栓数量众多、安装分散，消防设施被破坏、消防用水被盗用、消防管道压力不足甚至无水等问题层出不穷，导致火灾发生时，消防设施不能发挥应有的作用，严重时会造成人民群众生命财产的重大损失。

室内消火栓水压监测系统采用尖端物联网技术和无线通讯技术，对消火栓水压进行远程、实时监测，并通过NB-IoT网络实时发送给软件管理平台。该系统不仅解决了传统人工巡检方式产生的误差大、效率低的弊端，同时也实现了远程实时监控，有效排除消防隐患，提高消防部门的管理水平和工作效率。

3.2.2系统构成

l压力采集设备：包括压力开关和压力传感器，负责采集压力数据。

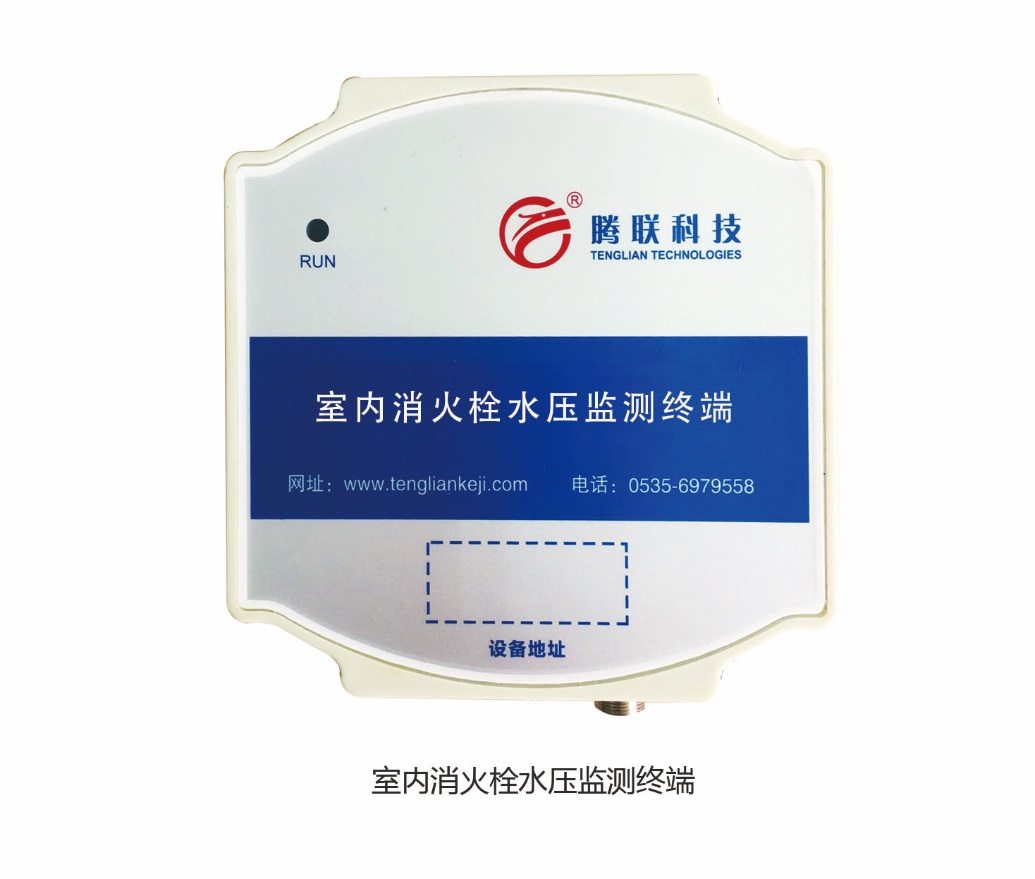

l水压监测终端：是消火栓水压监测系统的核心硬件设备，下行通过RS485接口与压力采集设备通讯，上行可通过NB-IoT网络等多种方式与管理平台通讯。

l管理平台：是整个系统的大脑，为用户提供直观、便捷的消火栓监控平台。采用B/S架构开发，易于部署，可供多用户同时使用。

3.2.3系统优势

l实时压力监测：平时处于休眠状态，一旦水压异常立即发送报警信息，每天定时上报设备相关数据。

l远程监控：能够对消火栓进行远程实时监控，取代人工巡检，节约人力成本，避免人工巡检效率低、发现及处理问题不及时等弊端。

l精确定位：通过GIS定位系统，可及时锁定设备位置，使巡查或消防人员快速、准确地确认目标，提高灭火效率。

l多种通讯方式：支持RS485通讯、NB-IoT无线通讯。

l超低功耗：无需提供外接电源，自备电池供电，电池使用寿命可达8-10年。

l远程升级：服务器可对设备进行远程升级，维护方便。

3.2.4关键设备

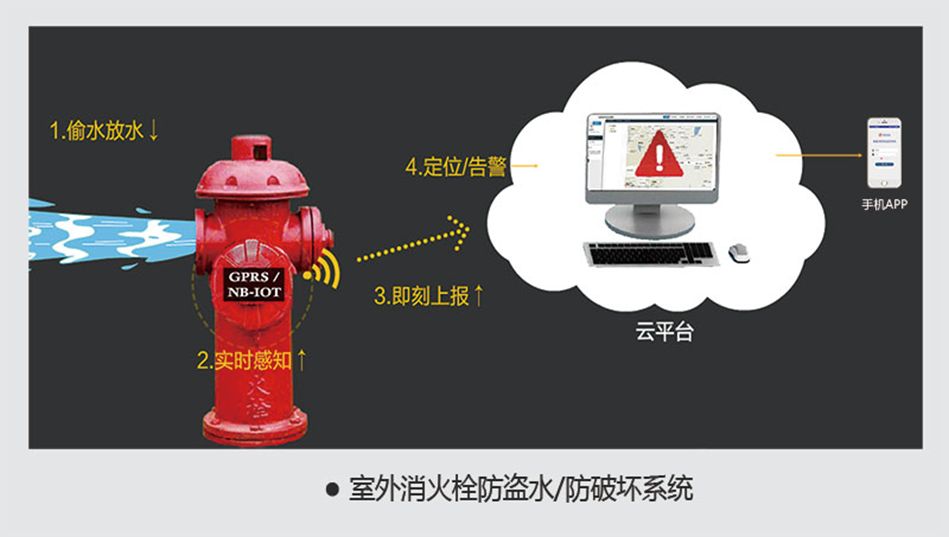

3.3室外消火栓防盗水/防撞系统

3.3.1系统概述

近年来，消火栓盗水现象十分突出，不仅造成水资源的严重浪费，更易导致消火栓被人为损坏。由于消火栓点多面广，盗水现象随机发生，人工巡查成本高昂，消火栓被破坏而不能及时发现，造成消火栓在火灾发生时无法发挥作用，延误救火时机。

腾联智能消火栓防盗水/防撞系统可对消火栓进行远程、实时监控，一旦消火栓被破坏或有人非法取水，即时上报报警信息，而且能准确定位事发地点，使巡查人员能够快速、高效地进行处置，既节约了人力成本，也杜绝了盗用消防水、破坏消火栓等现象的发生。

3.3.2系统构成

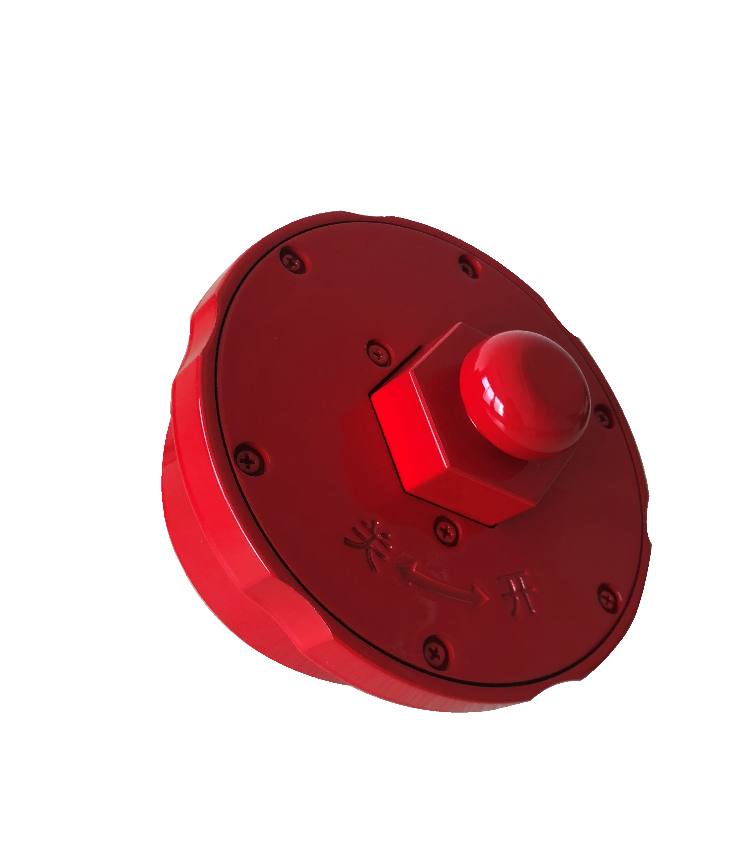

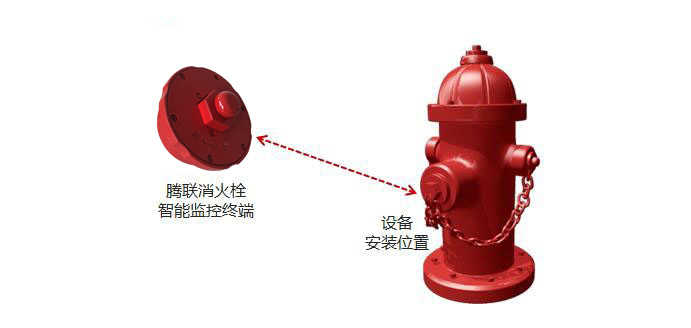

l智能闷盖：内置多种传感器，对消火栓状态进行实时监测，如有异常立刻通过NB-IOT网络上报至管理平台。

l管理平台：采用B/S架构开发，易于部署，可供多用户同时访问和使用。

3.3.3系统优势

l安装方便

不改变消火栓结构，直接替换原有闷盖，便于安装和维护。

l功能强大

报警功能强大，可实现开盖报警、出水报警、撞到报警、破坏报警等功能。

l定位准确

一旦发现异常，在报警同时可在地图上准确定位异常消火栓所在位置，便于稽查。

l实时监测

全天候实时监测，解决人工巡查难题。

3.3.4关键设备

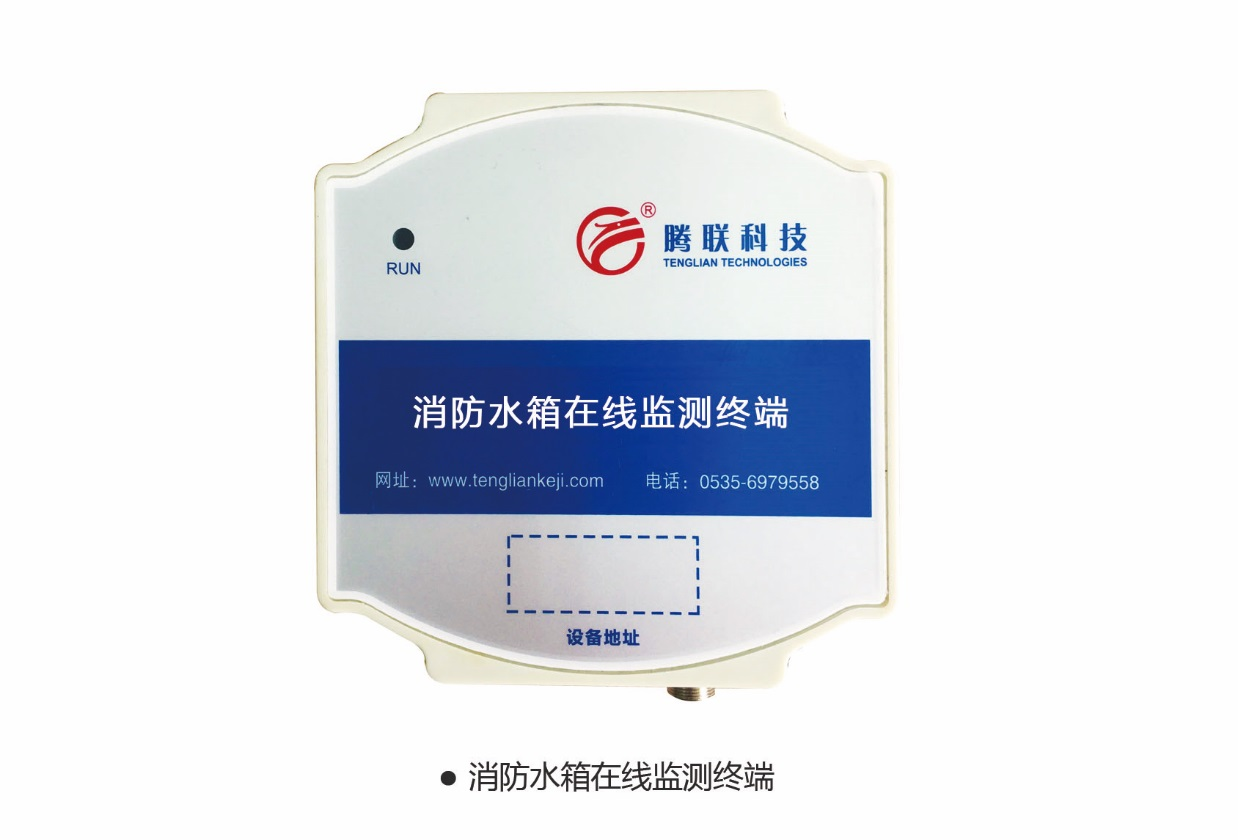

3.4消防水箱/水池水位监测系统

3.4.1系统概述

消防水箱/水池是消防给水系统的重要组成部分，是扑救初期火灾的必备设施。保证消防水箱/水池随时有水可用，对于建筑消防具有十分重要的意义。由于消防水箱/水池巡查不便，水位下降甚至无水情况难以及时发现，导致火灾发生时无水可用，将贻误救火最佳时机。这种情况在全国各地普遍存在，如何消除消防水箱/水池安全隐患，成为亟待解决的消防难题之一。

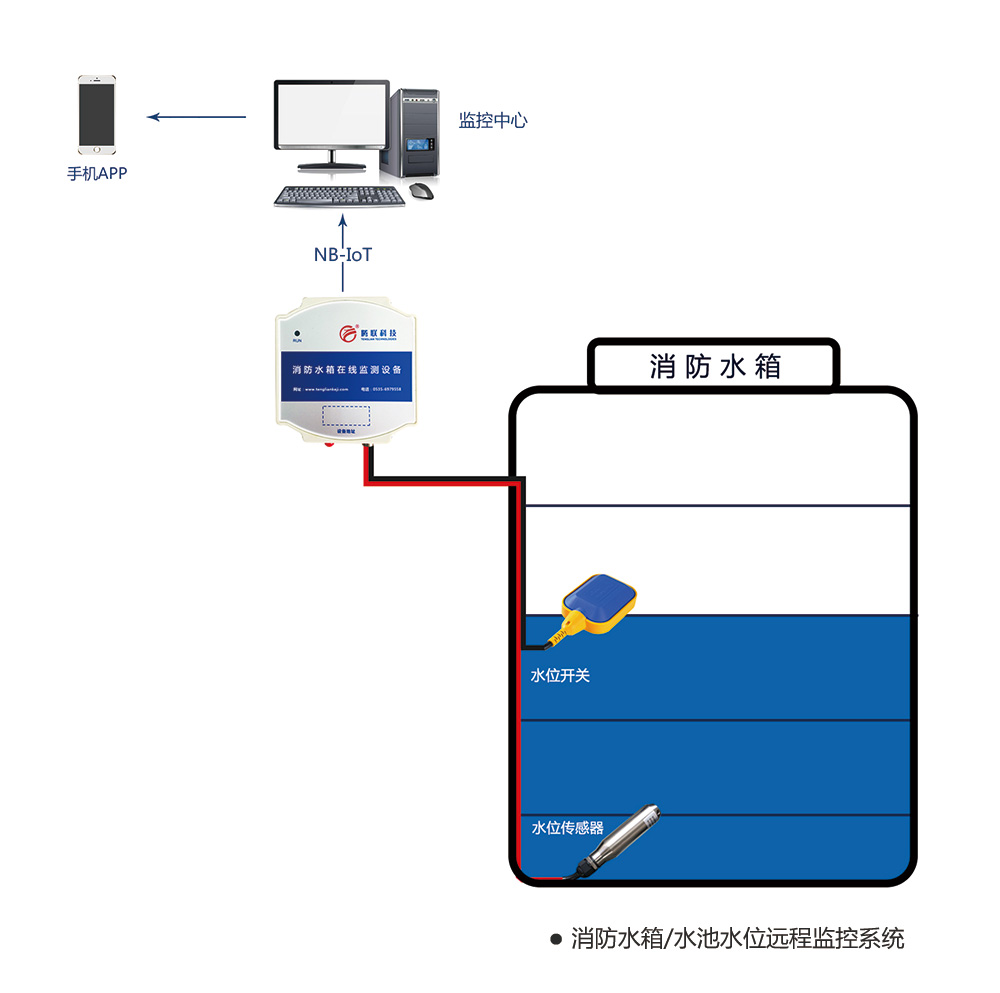

为确保消防安全、时刻保障消防用水，腾联科技研发了消防水箱/水池水位远程监控系统，该系统可对消防水箱/水池进行远程监测，实时掌握水池/水箱的水位，出现问题时及时告警。

3.4.2系统构成

l压力采集设备：包括压力开关和压力传感器，负责采集压力数据。

l监测终端：是系统的核心硬件设备，下行通过RS485接口与压力采集设备通讯，上行可通过NB-IoT网络等多种方式与管理平台通讯。

l管理平台：是整个系统的大脑，为用户提供直观、便捷的消火栓监控平台。采用B/S架构开发，易于部署，可供多用户同时使用。

3.4.3系统优势

l实时压力监测：平时处于休眠状态，一旦水压异常，即时发送报警信息，每天定时上报设备相关数据。

l远程监控：能够对消防栓进行远程实时监控，取代人工巡检，节约人力成本，避免人工巡检效率低、发现和处理问题不及时等弊端。

l精确定位：通过GIS定位系统，可即时锁定设备位置，使巡查或消防人员快速、准确地确认目标，提高灭火效率。

l多种通讯方式：支持RS485通讯、NB-IoT无线通讯。

l超低功耗：无需提供外接电源，自备电池供电，电池使用寿命可达8-10年。

l远程升级：服务器可对设备进行远程升级，维护方便。

3.4.4关键设备

3.5电气火灾监控系统

3.5.1系统概述

据公安部消防局统计，2011-2016年，我国共发生电气火灾52.4万起，造成3261人死亡，两千余人受伤，直接经济损失达92亿余元。调查显示：因过载、短路、接触不良导致温度过热等故障引起的火灾占了整个电气火灾起火原因的90%。

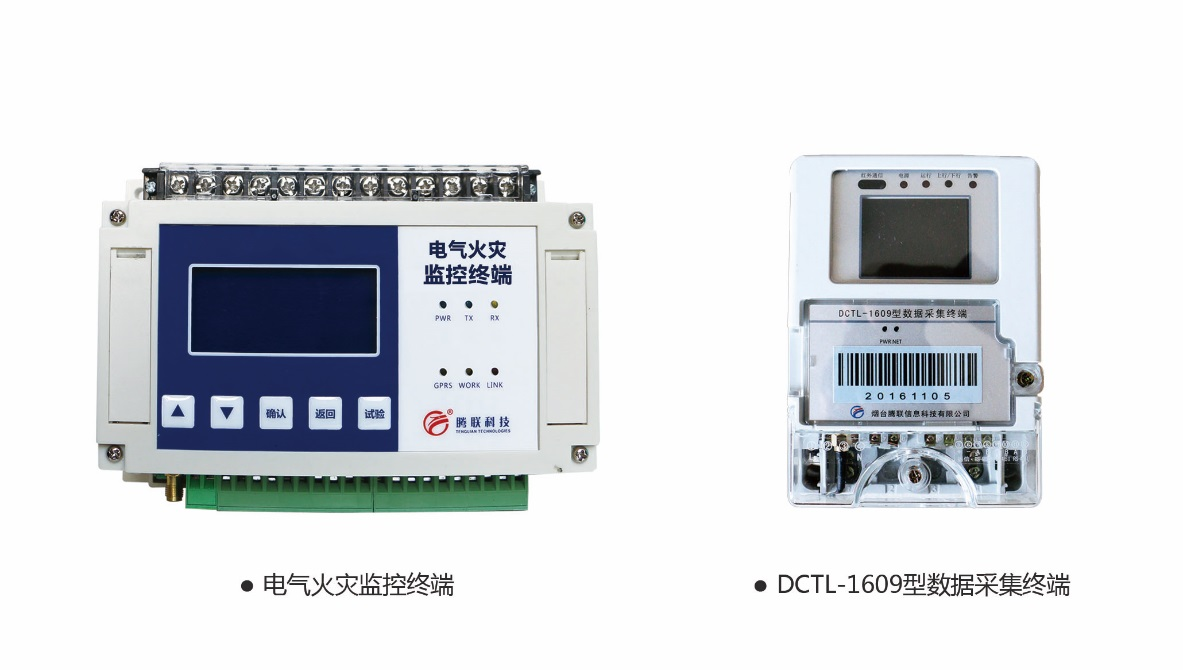

我们凭借多年来在电气火灾监控领域的丰富经验和技术力量，成功开发电气火灾监控系统，采用自主研发的电气火灾监控终端，配以剩余电流互感器和温度传感器，对电流、剩余电流和导线温度等引发电气火灾的主要因素进行不间断的数据跟踪与统计分析，并将发现的各种隐患信息及时上报管理平台并通知维护人员及时采取处置措施，从而消除电气安全隐患，实现“预防为主，防患于未然”的目的。

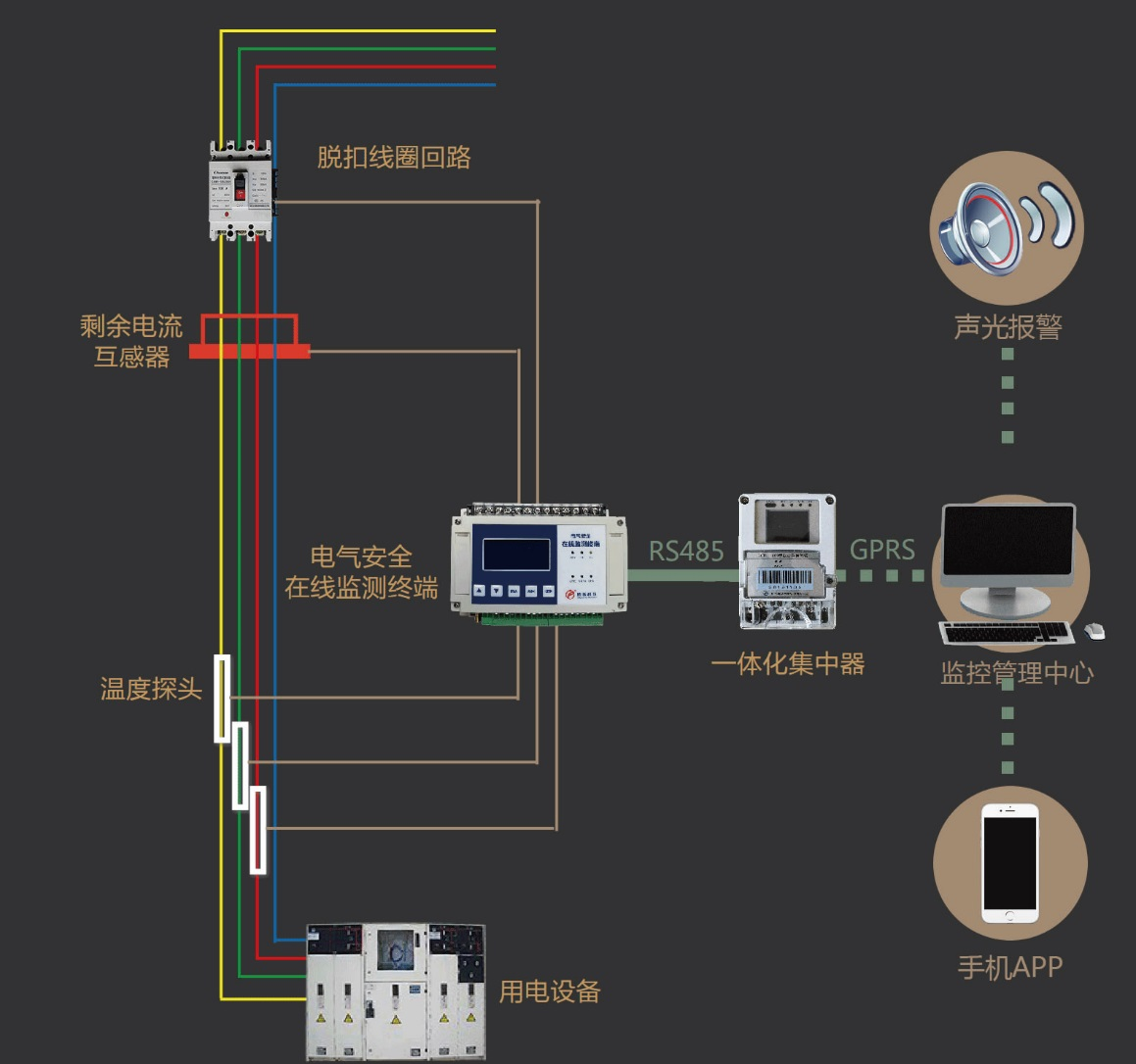

3.5.2系统构成

电气火灾监控终端对剩余电流与线缆温度进行实时监测，定时将剩余电流、线缆温度等数据上传至主站管理平台，当剩余电流或线缆温度超过设定值时立即将告警事件上报主站管理平台，平台通过电脑、手机等多种方式通知有关人员采取相应的处置措施。

3.5.3系统优势

l适用性

系统采用成熟先进的技术，兼顾用户特点、周边环境、通信环境和后续业务发展趋势，充分满足用户的要求，使系统设计方案

可行适用。

l可靠性

系统可根据用户实际需求对原始数据进行分类存储和管理，对数据的完整性、正确性进行检查和分析，提供数据异常事件记录和告警功能，并具备完善的数据备份和恢复机制，保证后台系统运行安全可靠。

l兼容性和标准化

系统中所采用的产品都按标准化、通用化模式设计，并执行国际上通用的标准和协议，使其选用的产品具有极强的互换性和兼容性。

l安全性

系统对用户数据进行高等级加密，系统中的设备、服务都按用户的不同权限来配置重要的控制功能，只有授权用户才可以访问其权限对应的内容。

系统作用

l防范、预警因线路老化、电缆温度过高引起的电气火灾。

l防范、预警因用电设备电流过大，引起温度过高而造成的电气火灾。

l防范、预警线路短路引起的电气火灾。

l防范、预警其他外部原因导致的电缆温度升高、起火。

3.5.4关键设备

3.6智能烟感报警系统

3.6.1系统概述

根据调查显示：

l94%的火灾事故发生在小微场中；

l养老院、三合一、室内市场是火灾死亡率最高的场所；

l每年火灾直接损失最高的是文物古建筑场所；

l住宅宿舍是发生火灾起数最多的场所；消防安全的薄弱环节：

l环境混乱l群租

l易燃物品随意堆放

l电线私拉乱接

l安全意识淡薄

l监管效能低下

…

政府对小场所消防安全治理的痛点：

l火灾预防治理取证难；

l防火器材是否良好运作无法知晓；

l防火器材无人日常监管维护；

l防火系统安装改造成本高；

l城市消防资源利用度不高。

一个标本兼治的低成本高可靠的解决方案，是政府对小场所消防安全治理防范的核心诉求！而不仅仅是一个常规意义上的报警器，所谓治本：如何杜绝火灾发生，所谓治标：如何减少人员财产损失，所

谓低成本高可靠：花小钱办大事。

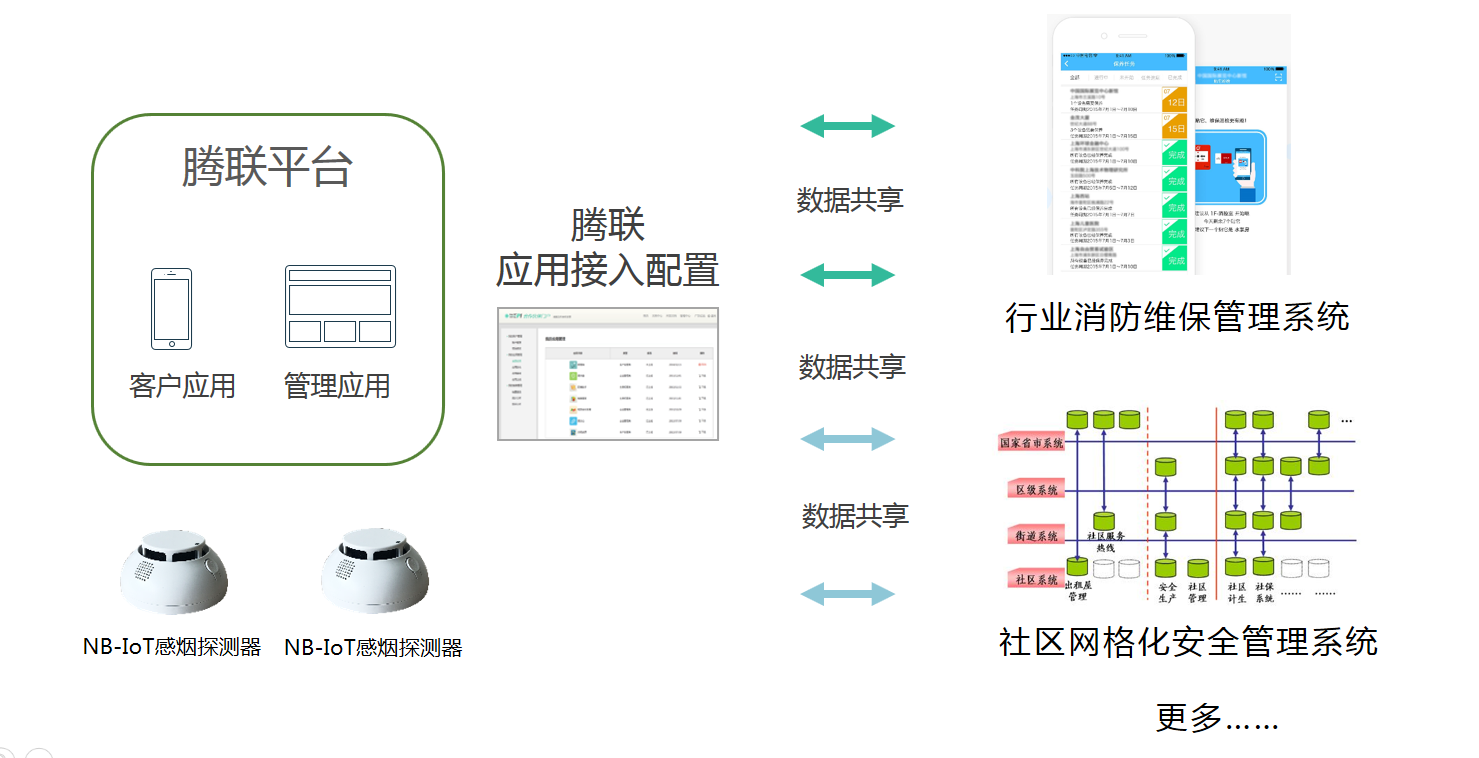

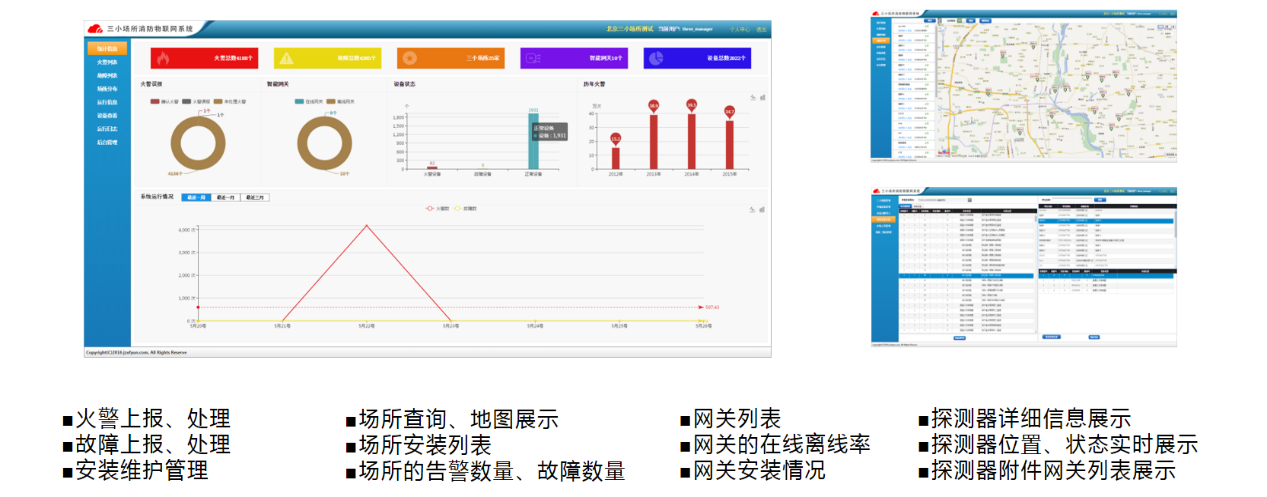

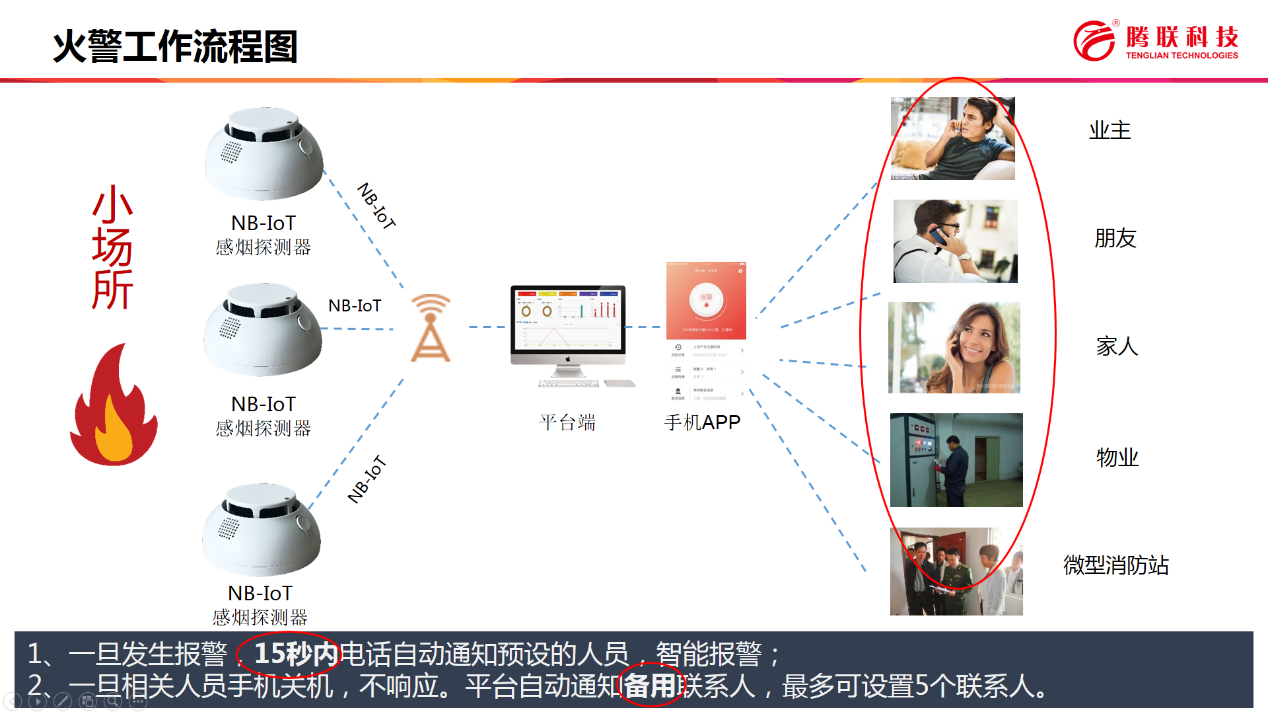

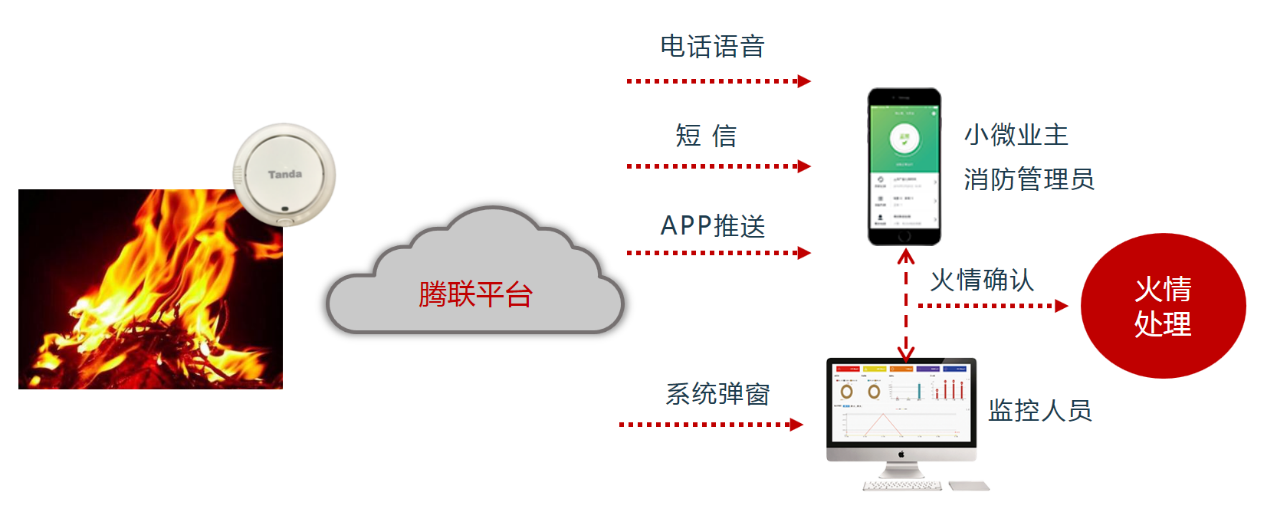

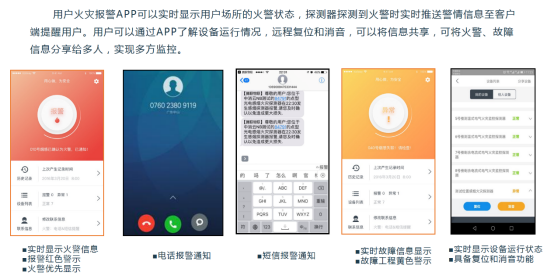

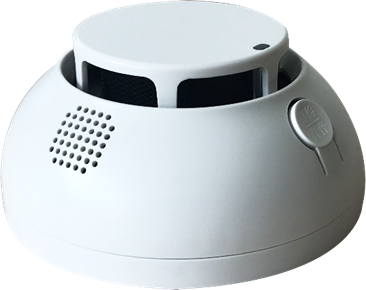

3.6.2系统构成
