1.1  产品特性

环境监控报警系统是我司自主开发的一款高性能环境监控平台，本产品具备丰富的端口资源以及数据接口，可接入动力、空调、温湿度、漏水等各种监控对象，全面覆盖监测机房内的各种环境和设备参数，广泛应用于大中型网络机房，数据中心机房、远程无人职守站点等场所。

本产品具有短信、电话等多种报警功能，并提供完善的报警处理机制，保证用户能及时知悉机房的紧急状况，使机房安全得到充分保障。主机内建的WEB服务器使得系统配置、数据浏览等操作变得极其简单：只需要打开IE浏览器登陆主机即可，而无需安装任何软件和数据库。

1.2  规格参数

1.3 监控主机的外观

1.3.1  前面板

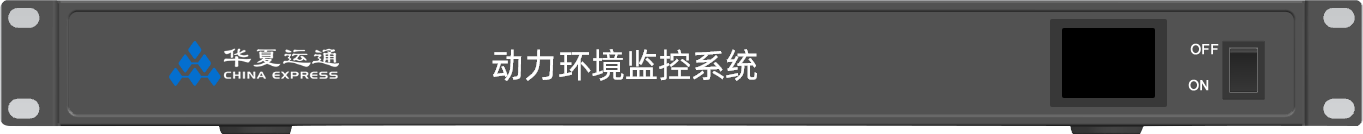

监控主机的前面板由信息显示屏、电源开关组成，如图所示：

电源开关

ON为开机，OFF为关机；

信息屏

1.3.2  后面板

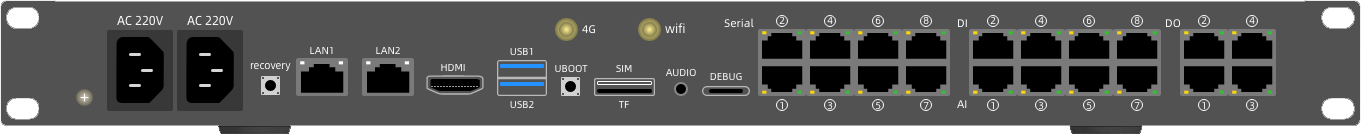

监控主机的后面板由电源插座、2个10/100/1000M自适应端口（RJ45）、一个HDMI端口、一个USB端口、一个OTG（USB2）端口、一个TF 卡槽、一个SIM卡槽、3.5mm的同轴音频接口、 8个多功能串口（RS232/RS485可选）端口、8个开关量输入端口、4个联动控制端口。如图所示：

电源插座

1、电源工作范围：AC 220V ~ 50H

2、电源工作范围：AC 220V ~ 50H

2个10M/100M/1000M自适应端口（RJ45）

支持10/100M带宽网络连接，端口指示灯

8个串行数据端口（RJ45）

监控主机可通过串行数据端口连接带RS232/RS485串口的UPS、精密空调、电量仪等智能设备或传感器。监控主机的串行端口引脚定义如表 22所示：

8个模拟量和开关量输入端口（RJ45）

监控主机可通过DI/AI端口连接烟雾探测器、市电监测模块、红外探测器、电压/电流传感器等带开关量/模拟量输出端口的普通传感器。监控主机的AI/DI端口引脚定义如表 2所示：

联动控制端口

联动控制端口由4路开关量输出端口“DO1”-“DO4”，组成。

1. 干接点输出：连接到该端口的开关量控制设备（如：风机），可通过WEB设置联动控制或进行远程控制。
2. 湿接点输出：连接到该端口的开关量控制设备（如：警号），可通过WEB设置联动控制或进行远程控制。
3. 12VDC供电：提供直流12伏电源，可为部分12V低功耗设备供电。

TF卡槽

TF卡槽位于SIM卡槽的下方，此槽可插入MicroSD（TF）卡。用于扩展存储，最大128G。

SIM卡槽

此槽可插入SIM卡，支持移动、联通、电信。若希望通过手机短信接收告警消息，则需插入有效的SIM卡。
